Cara Pasang Relay 4 Kaki Untuk Starter Motor. Pada kesempatan ini Admin Akan membuat Artikel tentang Pasang Relay 4 Kaki Pada Yamaha Jupiter Z1 sebagai pelengkap pemasangan alarm Remote. Alarm Remote tidak hanya dipasang pada Mobil, alarm Remote juga bisa dipasang pada kendaraan sepeda motor, alarm Remote ini banyak fitur bahkan bisa melebihi fiture alarm yang ada pada mobil. PASANG RELAY PADA YAMAHA JUPITER Z1Dalam pemasangan Relay 4 kaki pada kendaraan Yamaha Jupiter Z1 kita harus selalu berhati-hati agar tidak merusak komponen-komponen lain yang ada pada kendaraan Yamaha Jupiter Z1.
Pasang Relay 4 Kaki Pada Yamaha Jupiter Z1Sambungkan kabel Biru Alarm X-case pada relay no.85. Demikian artikel Pasang Relay 4 Kaki Pada Yamaha Jupiter Z1 Sebagai Stater Dari Remote Alarm X-case semoga bermanfaat bagi kita semua. .
√ Relay 4 Kaki & 5 Kaki "Gambar Rangkaian Serta Fungsinya
nah untuk artikel kali ini kami akan membahas mengenai bagaimana cara kerja relay 4 kaki maupun relay 5 kaki, simak selengkapnya dibawah ini. Relay 4 kaki, relay yang menjadi dasar relay ini dipakai pada rangkaian kelistrikan beban tunggal seperti klakson dan foglamp, relay ini memiliki kontrol power dari terminal 85 untuk mengatur kapan relay hidup.
Relay 5 kaki, relay ini juga sebenarnya sama seperti relay 4 kaki hanya saja ada terminal 87a sebagai output kedua, dengan kata lain ada dua buah output pada relay ini. Relay 8 kaki, relay ini memang jarang ditemukan pada rangkaian kelistrikan mobil, pada relay ini memungkinkan ada dua perintah saklar pada sebuah relay. Relay 4 KakiUntuk relay 4 kaki biasanya dipakai untuk kontrol positif pada rangkaian kelistrikan beban tunggal. .
Modifikasi Bendik Switch Stater Motor Pakai ...
hal ini tentunya sangat tidak nyamanSetelah melakukan audit investigasi dengan seksama penyebab kerusakan starter, antara tombol starter, switch starter dan dinamo starter maka kesimpulan penyebabnya adalah kerusakannya ada pada bendik/switch starternya. Awalnya switch starter akan diservis, mengingat uncle zak punya stok 5 buah relay lampu mobil, akhirnya diputuskan mengganti switch starter pakai relay lampu mobil, lumayan dapat berhemat sumber daya.
Jadi cara kerja switch starter motor sama dengan relay-relay yang biasa digunakan untuk relay lampu, dan relay starter mobil. yang membedakan hanya seberapa besar maksimal arus listrik yang bisa dilewati( lihat bagian cara kerja Relay )Setelah dilakukan penelitian ternyata beban maksimal pada saat load dinamo stater honda supra fit maksimal 25 amperJadi pakai relay lampu mobil dimana tertulis 30 amper masih layak digunakan. yang membedakan hanya seberapa besar maksimal arus listrik yang bisa dilewati( lihat bagian cara kerja Relay )Setelah dilakukan penelitian ternyata beban maksimal pada saat load dinamo stater honda supra fit maksimal 25 amperJadi pakai relay lampu mobil dimana tertulis 30 amper masih layak digunakan. .
Cara pasang relay yang benar?
Misalkan nih, semula klakson hanya satu buah, dan bro ingin menambah menjadi dua buah klakson, maka sangat disarankan untuk menambahkan sebuah relay agar saklar klakson tidak mudah meleleh akibat kelebihan arus. Sirkuit relay empat kaki after marketRangkaian sirkuit empat kaki after marketDiagram relay lima kakiPerlu diingat ya bro, ada satu terminal pada saklar lampu jauh-dekat yang tidak terpakai, yakni terminal untuk lampu dekat.
Sehingga ketika mesin menyala, arus dari terminal 30 relay akan langsung mengalir ke lampu dekat melalui terminal 87a. Salam________________________________________Artikel terkait:Rangkaian relay lampu jauh-dekat untuk sistem kelistrikan lampu NON AHOPasang relay di kendaraan, buat apa? Pasang relay di kendaraan, buat apa ? .
Cara Mudah Merakit Relay 4 Kaki Jenis Normaly Open
Konstruksi relay untuk rangkain 4 kaki normaly openKeterangan angak pada soket relay30 --- Langsung dari sumber tegangan ( Baterai )87 --- Ke beban komponen listrik ( lampu, stater dan lain-lain )85 --- Dari saklar86 --- Ke negatifRangkaian standar relay 4 kaki normaly openArah aliran arus :Tegangan baterai - Saklar - terminal 85 relay - Terminal 86 relay - Relay ON- Terminal 30 relay - terminal 87 relay - beban ( lampu ) - Negatif bateraiRelay adalah komponen tambahan pada sistem kelistrikan di mobil ataupun sepeda motor. Relay tidak mempunyai fungsi utama untuk mengalirkan arus listrik, bahkan jika pun dalam sebuah rangkaian kelistrikan tidak dipasang relay tidak mengapa, toh aliaran arus akan tetap mengalir dari sumber sampai ke beban.Namun itu bukanlah sebuah pilihan yang tepat untuk semua beban kelistrikan ( lampu, motor stater dll ).
Banyak faktor yang mempengaruhi mengapa harus menggunakan relay, selain sebagai faktor pengaman untuk mencegah terajdinya beban berlebih pada saklar juga menjamin akan kestabilan tegangan dari sumber sampai ke komponen kelistrikan. Relay Normali open 4 Kaki 1 buahc. Switch ( saklar ) 1 buahArah aliran arus :Dari tegangan positif baterai - ke saklar - ke beban ( lampu ) - ke Negatif baterai. .
Cara Pasang Alarm Motor Sendiri, Bikin Maling Panik dan Lari
Cara memasang alarm motor sebetulnya mudah sekali. Pasti banyak kebanyakan orang akan melakukan pemasangan alarm motor di bengkel pilihannya.
Namun, apabila mau bersabar dan teliti tentunya bisa melakukan pemasangan alarm motor sendiri dengan baik. Sementara untuk faktor keselamatan seharusnya ketika melakukan pemasangan alarm motor acc terlebih dahulu dilepas supaya tidak ada konektor.
Demikian cara pasang alarm motor sendiri, bikin maling panik dan lari sehingga aman untuk motor Anda. .
Cara Memasang Rellay
Sama halnya seperti relay 4 pin, namun ditambah memiliki rest kontak (87a). Sama halnya seperti relay 4 pin, namun ditambah memiliki rest kontak (87a).
Pada relay 4 pin biasanya memiliki nomor 30, 85, 86, dan 87. Pada relay 4 pin biasanya memiliki nomor 30, 85, 86, dan 87. Kaki Relay nomor 85 menuju salah satu Kabel klakson (A)Kaki Relay nomor 86 menuju salah satu Kabel klakson (B)Pemasangan kabel dari kaki 85 dan 86 boleh terbolak balik polaritasnya. .
Cara Pasang dan Mengecek Main Relay Kaki 4 Motor Injeksi Pakai

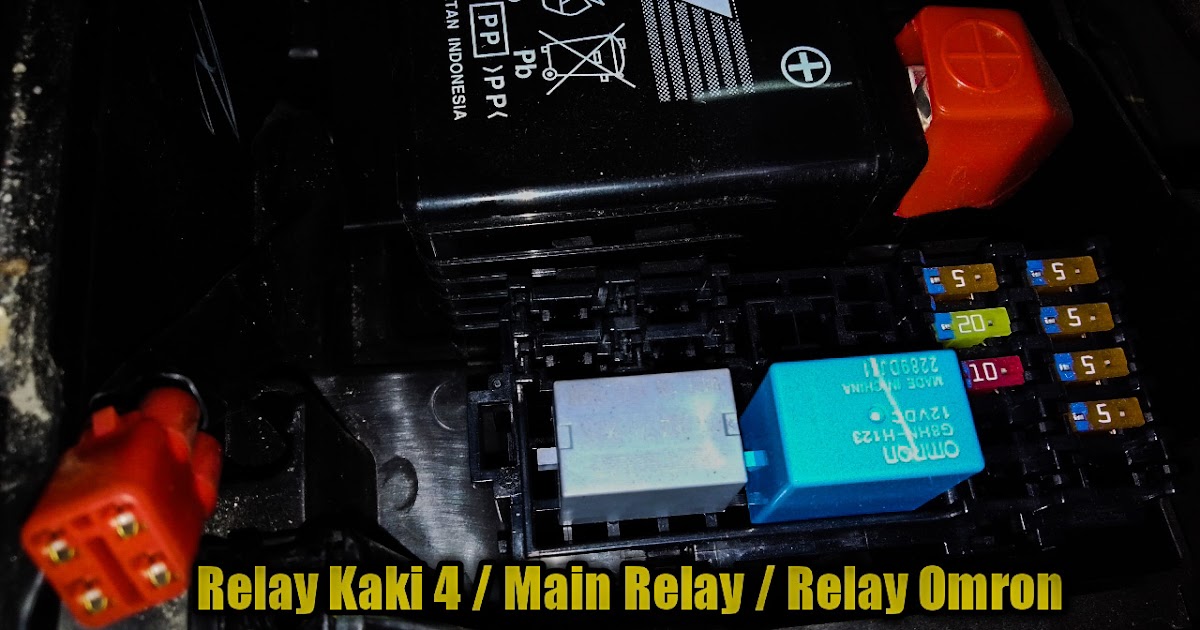

Fungsi Relay Kaki 4 atau Main Relay Motor InjeksiCara Mengecek Relay dengan Batrey dan AvometerSejeworks – Salam oprex dan salam satu asphal, relay pada sepeda motor mempunyai banyak fungsi dan banyak jenisnya. Kita ambil contoh simpel saja bendik atau relay starter, merupakan saklar otomatis yang berfungsi untuk mengalirkan arus listrik ke dinamo starter.Tapi untuk artikel kali ini kita akan ngomongin main relay pada motor injeksi, sebenarnya ada banyak sebutan untuk main relay / relay utama tersebut. Seperti relay omron atau relay kaki 4 alias micro iso dan ada juga yang menyebutnya relay putih, tapi perlu diingat relay kaki 4 ada banyak warna dari putih, abu -abu dan hijau. Jadi kabel postif aki yang berwarna merah mempunyai 2 cabang, satu ke relay starter (relay kaki 5) kemudian ke ECU, sedangkan kabel merah satunya lagi masuk ke sekring 30 ampere kemudian relay kaki 4.
Kerusakan pada relay kaki 4 akan membuat semua kelistrikan mati saat posisi motor kunci kontak On, tapi motor masih bisa menyala dan kelistrikan menyala saat menghidupkan motor tersebut menggunakan kick starter / diengkol.Untuk mengecek relay kita membutuhkan aki / batrey dengan tegangan 12 volt dan avometer, sebenarnya avometer bisa dikesampingkan jika lo mengetahui kutub positif dan negatif yang ada didalam relay. .
Cara Pasang Alarm Motor NMAX Murah Anti Maling
Oleh karena itu, pengguna motor NMax haruslah waspada.Menambah kunci pengaman dan alarm motor dapat dijadikan pilihan saat memarkir kendaraan yang banyak diincar ini. Jika ingin memasangnya sendiri, maka dapat menggunakan cara pasang alarm motor NMax murah anti maling berikut ini.Alarm motor memiliki beberapa jenis, untuk harga murah dan berkualitas kita dapat menggunakan CR7 Bohante.
Lalu sambungkan kabel orange ke warna biru pada kabel motor NMax.Cara pasang alarm motor ialah dengan membuka atau mengelupas kabel motornya sedikit saja dan sambungkan dengan kabel alarm. Disambungkan lewat dalam agar terlihat rapi.Setelah seluruhnya terpasang dengan tepat, maka perlu dilakukan tes terlebih dahulu sebelum ditutup dari rangkaian cara pasang alarm motor. Sementara gambar petir digunakan untuk starter motor jarak jauh.Itulah cara pasang alarm motor NMax murah anti maling menggunakan CR7 Bohante. .
