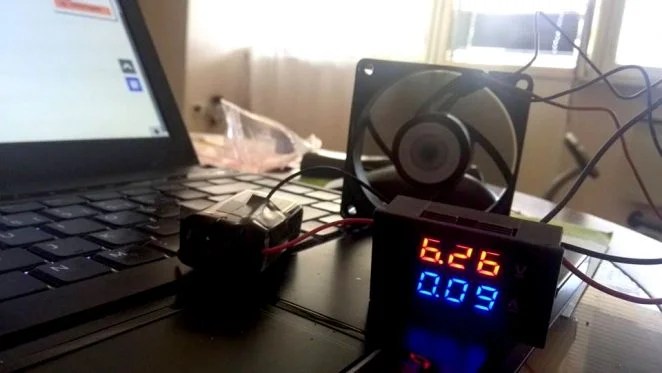

Cara Pasang Ampere Meter Digital. Caratekno – Modul kali ini yang akan coba dirakit yakni modul dual meter Volt (V) dan Ampere (A). Seperti dalam gambar alat ukur volt (V) dan ampere (A) digital sangat bagus dan akurat ketimbang anda memakai alat ukur analog yang menggunakan jarum manual meter. Arus ampere yang sangup dibaca sebesar 10 Ampere. Modul yang sanggup membaca arus 10A bisa ditandai dengan jumper shunt kawat volt dam amp meter 100V/ 10A. Beban arus maksimal 10A dan power supply tegangan sampai 100VDCApakah kabelnya bisa dipasang terbalik? .
cara pasang volt ampere meter digital
Banyak toko Online yang yang menjual alat volt ampere meter digital, namun terkadang kita masih bingung cara pasang volt ampere meter digital tersebut. Adapun Volt Ampere meter Digital adalah gabungan dari voltmeter dan amperemeter digital display yang sudah terhubung menjadi satu modul seperti gambar di bawah ini :Volt Ampere meter Digital ini sangat cocok sebagai pendukung beberapa peralatan lainnya seperti panel catu daya, kendaraan, rangkaian amplifier atau sebagai keperluan pengukuran tegangan dan arus pada rangkaian elektronika. Untuk cara pemasangan Volt Ampere meter Digital adalah sebagai berikut :Cara pasang Volt meter digital displaySebelum kita mengetahui cara pemasangan Volt Amperemeter Digital, saya akan tulis juga bagaimana cara pasang Voltmeter Digital karena modul Voltmeter Digital ini juga banyak dijual dipasaran. Volt Ampere meter Digital menghitung aliran arus dan tegangan melalui resistor beban.
Tergantung spesifikasi, namun biasanya Arus yang sanggup dibaca pada modul Volt Ampere meter Digital ini adalah 10 Ampere .
Cara pasang amperemeter ( trafo current ) dan voltmeter pada panel
Kali ini saya akan menulis tentang bagaimana cara pemasangan alat instrumentasi pada panel berupa amperemeter dan voltmeter, seperti apa sih pemasangan amperemter atau cara pemasangan trafo current pada pada panel sebelum kita masuk pada pembahasan lebih lanjut kita ke teori dasar dahulu genks. Teori DasarCara pasang amperemeter ( trafo current ) dan voltmeter pada panelAlat instrumentasi pada panel baik 3 phase atau satu phase berupa ampermeter, frekuensi (Hz), voltmeter, dan lain sebagainya. Dalam pemasangan alat amperemeter ( amper meter ) pada panel biasanya dikombinasikan dengan trafo current dengan rasio-rasio nilai yang ada.
Iya iya iya (haji sodiq)Lantas bagaimana cara pasang ampermeter 3 phase atau cara pasang trafo ct? Lalu bagaimana cara pasang voltmeter alat ukur tegangan pada panel? .
Pasang Volt dan Ampere Meter, Berguna Buat Motor Injeksi
“Kalau voltmeter atau ampere meter pasang di motor fuel injeksi pas banget. Beda lagi dengan ampere meter buat motor.
Selain mudah memantau keluar-masuk arus listrik ke aki, voltase aki di motor tidak ada yang sampai 30 ampere. Ampere meter dipasang pada kabel kecil yang keluar dari kiprok menuju aki dibuat seri. Dan saat pasang ampere meter di bodi motor mestinya dilapis bahan yang tidak mudah korslet.
.
Cara Setting Ampere, Volt, dan Frequensi Meter Digital dari
Pengertian Ampere, Volt, Frequensi Meter DigitalAmpere Meter Digital adalah sebuah komponen panel listrik yang berfungsi untuk menampilan sebuah nilai arus (A) pada suatu rangkaian daya listrik berupa digital pada lcd display. Frequensi Meter Digital adalah sebuah komponen panel listrik yang berfungsi untuk menampilan sebuah nilai Frequensi listrik (Hz) pada suatu rangkaian daya listrik berupa digital pada lcd display.
Kemudian Ampere Meter Digital mengelolah arus tersebut dan diskala sesuai spesifikasi CT tersebut setelah itu akan ditampilkan pada LCD Display Ampere Meter Digital tersebut. Untuk tampilan sama halnya dengan Ampere Meter Digital karena sama-sama seriesnya, jadi yang membedakan adalah simbol Jika Ampere (A) sedangakan Volt (V)Wiring Diagram Volt Meter DigitalUntuk koneksi dengan Volt Meter Digital ini disarakan melalui Fuse 250mA 300Vac/dc dahulu.
Wiring Diagram Volt Meter Digital Schneider ElectricWiring Diagram Volt Meter Digital 3 Phase Schneider ElectricPenggunaan Volt Meter Digital1. .
Pengertian, Fungsi, Dan Cara Mengukur Ampere Meter Digital
Pengertian, Fungsi, Dan Cara Mengukur Ampere Meter DigitalBYApa itu Ampere Meter ? Ampere meter memiliki 2 jenisAmpere Meter Digital , ampere meter ini enak dibaca karena sudah menggunakan digital, ampere meter ini enak dibaca karena sudah menggunakan digital Ampere Meter Analog, pembacaan ampere meter ini harus teliti dan terbiasa, karena nilai kuat arus dibaca berdasarkan jarum yang menunjukan angka berapa. Memasang Ampere Meter Analog Pada Panel ListrikSama halnya digital tetapi tidak ada tambahan kabel untuk power, kerena ampere meter analogtanpa perlu power untuk bekerja membaca nilai ampere, pengkabelanya sama yaitu secara seri.
Memasang Ampere Meter Digital Pada Rangkaian ListrikKetika anda memasang ampere meter digital pada rumah anda disarankan setelah (Circuit Breaker) CB ListrikMasuk Ampere meter baru ke beban instalasi rumah anda, jadi ampere meter bisa membacaSemua beban listrik dirumah anda. Memasang Ampere Meter Analog Pada Rangkaian ListrikAmpere meter analog ini lebih mudah karena dari CB Listrik PLN dirangkai secara seri dan menuju instalasi rumahTanpa harus menambahkan power dalam alat ukur ampere meter analog. .
Pasang Volt dan Ampere Meter, Berguna Buat Motor Injeksi
ÔÇ£Kalau voltmeter atau ampere meter pasang di motor fuel injeksi pas banget. Beda lagi dengan ampere meter buat motor.
Selain mudah memantau keluar-masuk arus listrik ke aki, voltase aki di motor tidak ada yang sampai 30 ampere. Ampere meter dipasang pada kabel kecil yang keluar dari kiprok menuju aki dibuat seri.
Dan saat pasang ampere meter di bodi motor mestinya dilapis bahan yang tidak mudah korslet. .
Cara Memasang CT (Current Transformer) dan Ampere meter
CT (Current Transformer)Cara Memasang CT (Current Transformer) dan Ampere meterMemasang CT dan Ampere-meterTempat kita berbagi ilmuUntuk Mengukur Besarnya arus yang mengalir pada suatu Kabel listrik yang digunakan untuk berbagai peralatan listrik, digunakan alat yang disebut dengan Tang Ampere yang sifatnya portabel atau tidak permanen, dan untuk alat ukur arus listrik permanen yang terpasang pada Panel listrik disebut dengan Ampere meter.Untukmengukur besaran Arus listrik dengan menggunakan Tang Ampere, cukup mudah yaitu dengan menjepitsalah satu kabel listrik yang ingin diukur dengan bagian penjepit yang ada pada tang ampere tersebut, Namun untuk mengukur besar arus listrik menggunakan Ampere meter permanen, dibutuhkan alat lagi yang biasa disebut dengan CT (Current Transformer)., CT (Current Transformer) dari bahasanya diartikan secara sederhana sebagai Pengubah Arus listrik.CT adalah suatu alat yang dipasang melingkari suatu kabel listrik untuk menangkap induksi dan mengubahnya menjadi Nilai besaran Arus listrik yang mengalir pada kabel listrik tersebut, dan nilai arus listrik (Ampere) ini dikonversikan kembali menjadi suatu nilai pada jarum penunjuk yang ada pada alat Ampere meter.Jadi untuk mengukur besaran arus listrik dengan CT saja tidak cukup, harus dihubungkan ke Ampere meter sehingga hasil pengukuran dari CT dapat terlihat berupa besaran Nilai Ampere.Lalu, Bagaimana cara memasang CT dan Ampere Meter, untuk mengukur besaran Arus listrik?Untuk Memasang CT dan Ampere meter, caranya sebenarnya cukup mudah dan sederhana, yakni dengan memasangkan CT dengan cara memasukkannya ke salah satu kabel yang akan diukur, kemudian kabel keluaran dari CT dipasang pada baut terminal yang ada Ampere meter.CT biasanya hanya memiliki dua kabel keluaran, dan kedua kabel tersebut yang disambung pada dua terminal kabel yang ada pada Amperemeter.Untuk Lebih jelasnya, dapat dilihat pada Skema Gambar di bawah ini:Gambar diatas merupakan contoh pemasangan CT dan Ampere meter untuk Mengukur listrik 1 phase, namun sebenarnya cara tersebut sama dengan pemasangan Ampere meter listrik 3 Phase, hanya saja untuk Listrik 3 phase, kita perlu memasang 3 unit CT dan 3 unit Ampere meter, untuk mengukur besaran arus listrik yang mengalir pada masing-masing Phase.Selain Cara memasang CT dan Ampere meter, kita juga perlu mengetahui, cara menentukan ukuran besaran CT dan Ampere meter, agar tampilan hasil pengukuran bisa sesuai dengan besaran arus yang sebenarnya.Kesalahan dalam menentukan Nilai CT dan Ampere meter akan menyebabkan Hasil pengukuran menjadi tidak sesuai dengan besaran arus listrik yang ada.Untuk mengetahui perhitungan CT dan Ampere meter, dapat dilihat pada artikel:Demikianlah artikel mengenai cara Memasang CT (Current Transformer), Ampere meter, dan gambar rangkaiannya.Semoga bermanfaat! .
Pasang Volt Meter Biar Tahu Aki Soak
Untuk memantau kondisi aki, sobat bisa pasang Voltmeter biar tahu aki soak. “Cara pasang voltmeter biar tahu aki soak mudah. Sedangkan kabel hitam, bisa disambung ke kabel negatif ataupun ke rangka. Jika dihubungkan pada aki, voltmeter akan menyala terus meski kontak Off,” jelas Royan Frima dari Royyan G6 LED Revolution. Jadi, mending pasang voltmeter biar tahu aki soak. .
Cara Pasang Voltmeter Amperemeter Digital DSN-VC288 dan
Modul voltmeter dan amperemeter digital model DSN-VC288 merupakan salahsatu module alat ukur DC yang laris manis di pasaran. Modul voltmeter amperemeter digital DSN-VC288 dibanderol dengan harga terjangkau, silahkan cek sendiri di toko online. Cara pasang voltmeter ini cukup mudah namun perlu kehati-hatian agar tidak terjadi kerusakan.
Terdapat dua cara pasang, yakniCara pasang voltmeter amperemeter tanpa menggunakan catu tegangan dimana daya modul mengambil dari obyek yang ukur. Saya tidak sengaja menemukan skema voltmeter amperemeter ini di sebuah blog bahasa Rusia. .
