Cara Merangkai Kabel Body Tiger. Assalamu'alaikum wr,wb~~~~~Apa bisa motor Tiger pakai kiprok lain, seperti kepunyaan motor Honda grand? tentu bisa asal tau cara memasang nya ,mari kita belajar bersama-sama untuk mengetahui jalur-jalur manakah yang perlu diperhatikan untuk di rubah,Sebelum kita mengganti atau mengaplikasikan kiprok grand di sepeda motor Honda Tiger, coba kita kenali dulu jalur jalur soket dan Sekun dari gambar kiprok ini dulu👇Sekun mengarah ke aki umumnya kabel berwarna merah 🔴 Sekun Mengarah ke kabel seri atau kabel berwarna hitam ⚫ Sekun mengarah ke body atau massa (-) Sekun mengarah ke kabel spul warna kuning Sekun mengarah ke kabel warna kuning juga arti dari angka angka yang ada di badan kiprok standar megapro maupun Tiger Untuk sepul megapro no 4 dan 5 sama sama warna kuningJenis kiprok grand ini juga bisa di pasang di motor Megapro Cara pasangnya juga sama seperti memasang di Honda Tiger,Sebelum kita mulai memasang atau mengaplikasikan kiprok grand di motor Honda Tiger,,tidak ada salahnya kita pahami dulu bagian-bagian sekun kiprok jenis grand ini, Jenis kiprok grand ini juga bisa di pasang di motor Megapro Cara pasangnya juga sama seperti memasang di Honda Tiger, di atas sudah saya beri tanda angka-angka agar lebih jelas penjelasannya 🙏Kiprok Honda grandKe batrai/ accu.Aki Ke lampu sebagai penahan agar tidak mudah putus Ke Pengisian yang menyuplai batrai atau aki Ke Masa atau bodikalau kita mau mengaplikasikan kiprok kaki 4 (grand), kita tinggal ikuti dan memindahkan posisi di kedua kiprok seperti gambar di atas👆ikuti dan pindah kan posisinya yang sudah ada keterangan dari angka-angka tersebut. Tak yang membedakan kabel di kiprok Honda Tiger maupun Megapro, sama-sama warna kuning karena sama-sama memakai sistem fullwave dari bawaannya. Di nomor 4&5 itu salah satu harus di putus dari sepul dan di sambungkan ke masa seperti 👇 untuk angka 4&5 warna kabelnya sama-sama kuning yang nomor 4di putus lalu sambungkan ke masa/body sedangkan yang nomor 5di buat cabang , lalu di arahkan ke kiprok milik Honda grand seperti gambar dibawah ini 👇👈 kabel yang cabang tadi masuk ke sekun nomor dua2 dan tiga3 keterangan dari gambar ini adalah sebagai berikut 👇 1) menuju ke baterai/ aki 2)kalau lampu ikut sepul di ambilkan dari sini no (2) tapi kalau ingin tetep ikut aki mending di biarkan saja, 3) dari sepul pengisian 4)ke body/masaNb: kalo lampu ikut sepul harus mindah jalur di bagian kabel holder biar tidak konsletselamat mencoba🙏~~~~~~wassalam..w.r w.b .
Tutorial Cara Merakit Bodi Motor Sendiri
Gambar kabel bodi motor yang rusakAda kalanya dikarenakan usia pemakaian, kecelakaan, atau gangguan hewan pengerat seperti tikus, sistem perkabelan ini menjadi terganggu. Gambar kabel bodi motor full setBahan yang Diperlukan untuk Merakit Kabel Bodi MotorBeberapa alat dan bahan yang perlu dipersiapkan untuk membuat atau menyambung kabel bodi motor diantaranya adalah:Kabel dengan AWG (American Wire Gauge)Kabel dengan AWG yang sesuai dengan menyamakan ukuran kabel bawaan aslinya. Gunakan kabel yang standard dan berkualitas dan memang diperuntukan untuk kabel bodi motor.
Gambar terminal kutub negatif pada aki motorTemukan bagian kabel bodi yang putusLangkah ini merupakan langkah yang paling sulit karena untuk menemukan kabel yang putus kita harus membuka bungkus penutup kabel bodi bawaan dan melokalisir bagian mana yang putus. Gambar shrink tube yang ciut setelah dipanaskanSelain menggunakan shrink tube, kalian dapat juga menggunakan selotip listrik. .
Gambar Kelistrikan Motor Tiger
Warna Velg Yg Cocok Untuk Motor Biru - Halo para pecinta modifikasi Anda berjumpa kembali pada kesempatan kali ini admin hendak memberikan ... .
Catatan kelistrikan GL 200 (Tiger 2000)
Karena handle kopling di tarik maka otomatis kabel hijau/merah berhubungan dengan kabel hijau (massa).nya motor tiger dapat di hidupkan dengan tombol stater apabila:1. Kuning / hijau: kabel menuju lampu rem, kabel ini di hubungkan dengan kabel hijau/kuning di sambung di dalam batok lampu depan.A. Hitam: kabel arus DC dari kunci kontak.C.
Hijau: kabel massa.A. Hijau: kabel massa.Untuk kabel-kabel lampu kota, lampu spedo, klakson, cdi, coil, rem, sama seperti kabel motor honda lain Ok saya rasa cukup sampai di sini dulu catatan kelistrikan motor gl 200 nya, semoga bermanfaat.
.

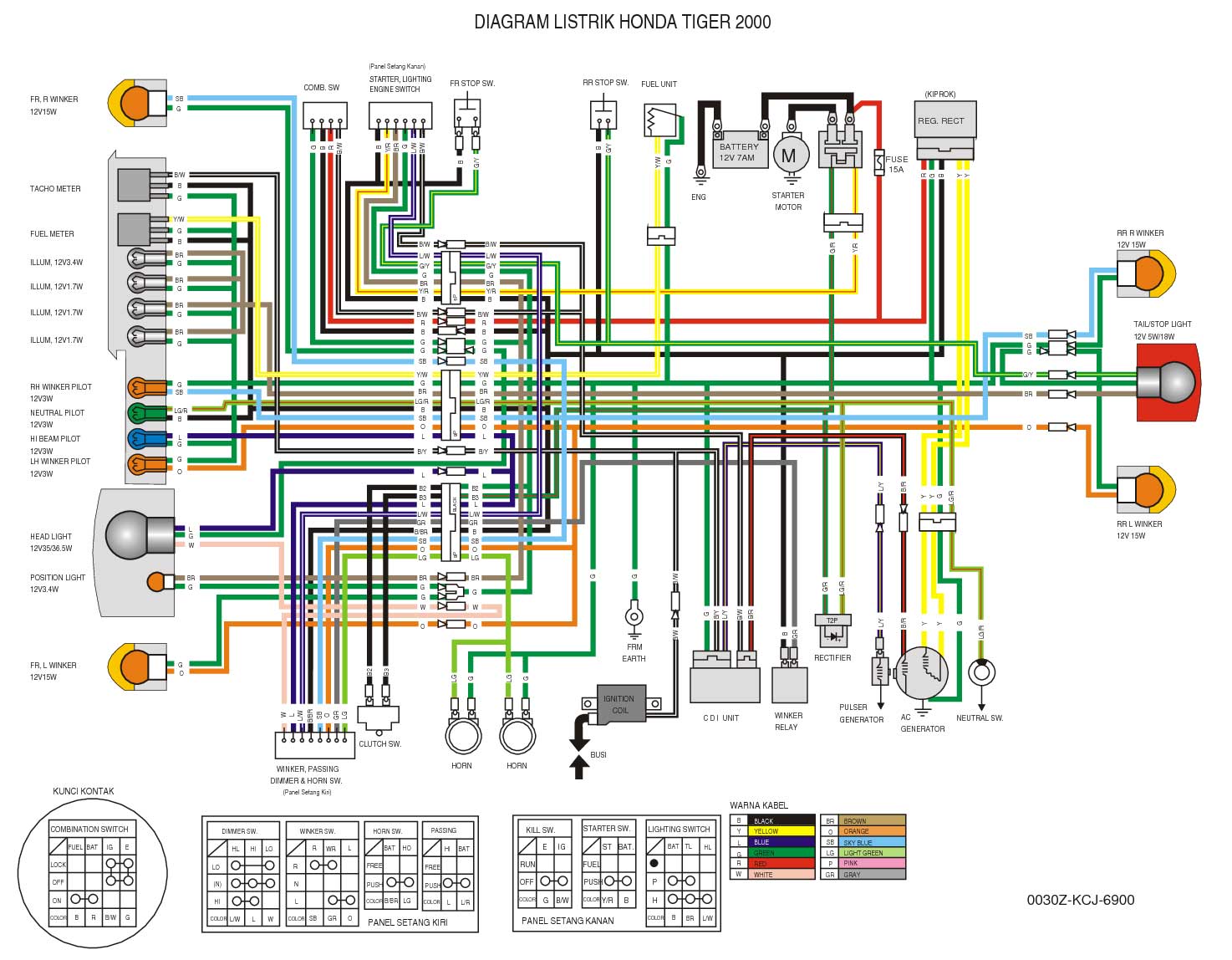

42+ Skema Listrik Honda Tiger Motif Minimalis
warna kabel spul tiger 2000, jalur kabel spul tiger, kabel kontak tiger 2000, warna kabel kunci kontak tiger, cara merapikan kabel body tiger, skema cdi tiger, jalur kabel spul tiger revo, warna kabel rpm tiger revo,Skema Kiprok Honda Megapro Penjelasan Cara Pasang19 01 2020 Untuk postingan kali ini mungkin bisa menambah wawasan Anda seputar dunia kelistrikan di kendaraan bermotor di mana untuk kali ini saya akan membahas tentang skema kiprok Honda Megapro yang memiliki alur listrik DC dan berbeda dengan Honda Tiger yang memiliki alur listrik AC kiprok ini juga biasanya disebut dengan nama regulator fungsi kiprok sendiri adalah untuk menyalurkan listrikskema kelistrikan motor diagram kelistrikan tiger revoskema kelistrikan motorSkema lampu sepeda motor berbagai tipe blogspot comSering saya tekankan siswa kursus mekanik motor terapan di Auto Champion training Centre untuk menghafal skema di dalam kepala bukan diluar kepala alias lupa he he ada aja istilahnya Ya memang benar salah satu penunjang skill untuk bisa ahli kelistrikan harus hafal skema Termasuk yang sering mengalami kerusakan adalah sistem lampu sepeda motorFullwave Instalasi Regulator Honda Tiger WHO then HOWMenggunakan regulator yang emang didesain untuk mengkonversikan listrik AC ke DC secara fullwave atau tiga input AC 3 phase Contoh di bawah adalah Regulator 1 phase milik Honda Tiger Regulator fullwave milik Honda Tiger Regulator apapun boleh digunakan selama diperuntukkan ke sistem kelistrikan fullwave Seperti pada skema pin 2Andreyan Instalasi Regulator Fullwave Honda Tiger02 08 2020 Karena regulator yang umum dipakai adalah regulator Honda Tiger jadi di artikel ini kita pakai regulator Honda Tiger sebagai acuan Mau pakai regulator lain silahkan asalkan regulator tersebut didesain untuk kelistrikan fullwave Catatan yang nggak tau apa itu RECTIFIER REGULATOR R R adalah perangkat yang mengubah listrik ACautomotif Sistem Kelistrikan Pada Honda Tigerkmrn abis kehujanan kelistrikan tiger makin lama makin redup trs akhirnya mati deh sekarng kelistrikan mati total dah aku cek awalnya aku pikir konslet karena ada kabel yang bsah di batok lampu depan n lampu belakang kyknya gak ada masalah tapi kumpulan kabel yg dari batok lampu kemasukan banyak air mgkn dah bnyk jg yang masuk dulu aku buka trs aku keringin tapi kok masih gak nyala yaFullwave Instalasi Regulator Honda Tiger KoTsKMenggunakan regulator yang emang didesain untuk mengkonversikan listrik AC ke DC secara fullwave Regulator fullwave minim punya dua AC INPUT jika 1 phase atau tiga AC INPUT jika 3 phase Contoh di bawah adalah Regulator 1 phase milik Honda TigerSkema Umum Modifikasi Fullwave di Sepeda Motor SeputarMenggunakan regulator yang emang didesain untuk mengkonversikan listrik AC ke DC secara fullwave Regulator fullwave minim punya dua AC INPUT jika 1 phase atau tiga AC INPUT jika 3 phase Contoh di bawah adalah Regulator 1 phase milik Honda TigerSOLUSI BATTERY Koleksi Skema Kiprok Aplikasi Honda Tiger29 01 2020 skema rangkaian kiprok honda tiger dan megapro Untuk melindungi peralatan elektronik di dasbor motor agar tegangan aki tidak mencapai 16 s d 17 volt yang bisa merusak perangkat elektronik yang dipasang di dasbor maka dibuat perangkat tambahan kiprok yaitu sensor voltage satu atau dua buah SCR terpasang yang di kontrol oleh sebuah circuit crowbar untuk membelokan arus listrikMENGENAL WARNA WARNA KABEL MOTOR HONDASetelah Sebelumnya Pernah Menampilkan warna warna kabel pada Motor Kawasaki pada kesempatan ini giliran Warna warna Kabel di motor Honda S K E M A Wiring Honda Tiger. Hampir setiap rumah saat ini tentu sangat membutuhkan aliran skema listrik. Karena skema listrik bagi sebuah rumah.
Saat membangun atau renovasi rumah, skema listrik rumah pastinya harus aman agar rumah tidak terancam oleh korsleting. Simak ulasan terkait skema listrik dengan artikel 42+ Skema Listrik Honda Tiger Motif Minimalis berikut inispul KoTsK Sumber : kotsk.wordpress.comAndreyan Sumber : 20andreyan08.blogspot.comSkema kelistrikan minerva R150VX NoFUN s blog Sumber : minerva150r.wordpress.cominstalasi kiprok tiger INFO SEPEDA MOTOR Sumber : idayrockz.blogspot.comwarna kabel spul tiger 2000, jalur kabel spul tiger, kabel kontak tiger 2000, warna kabel kunci kontak tiger, cara merapikan kabel body tiger, skema cdi tiger, jalur kabel spul tiger revo, warna kabel rpm tiger revo,ILMU PENGETAHUAN DASAR MOTOR Diagram Kelistrikan Honda Beat Sumber : al1gnd13-blog.blogspot.comFullwave Honda Karisma Garasi Modifikasi Sumber : antongunawan.comdiagram listrik honda tiger 2000 arzak GO blog Sumber : bhirularzak.blogspot.comskema kelistrikan motor honda kharisma Sumber : skema-kelistrikan-motor.blogspot.comSkema kelistrikan sepeda motor honda beat Sumber : automotorpad.comskema kelistrikan motor cs1 Sumber : skema-kelistrikan-motor.blogspot.comskema reg tiger ninja rr KoTsK Sumber : kotsk.wordpress.comARJUNA diagram kelistrikan honda tiger Sumber : arjunasupriyadi.blogspot.comCara Cek Kelistrikan Fullwave Seputar S .
Enggak Bikin Repot, Begini Cara Pasang Lampu Daymaker di Motor
GridOto.com – Terbilang simpel, begini petunjuk pemasangan lampu tipe Daymaker yang sedang tren di kalangan pengguna motor lawas dan custom. Lampu tipe Daymaker sendiri banyak dipilih karena dapat menggabungkan kesan retro sekaligus modern di motor.
Agar fungsi tambahan di lampu Daymaker bisa aktif, adanya sambungan kabel mungkin diperlukan. @speedometer_digital Bentuk soket lampu Daymaker plug and play“Fungsi lampu senja (DRL) ditandai dengan kabel warna putih, sedangkan kabel putih kuning untuk sein kanan dan putih biru itu sein kiri,” lengkapnya. Jika lampu sein terpisah di motor tidak lagi dipakai, kabel sein bawaan motor bisa langsung dihubungkan ke kabel sein headlamp Daymaker.
.
Meringkas Kabel Motor
Kabel kurang lebih empat meter Gunting Isolasi Tang Tali tis untuk mengaitkan kabel dengan sasis motor SaklarCara pengerjaanyaKabel yang berwarna hijau kaitkan pada sasis motor atau mesin motor. Kabel yang berwarna hitam strip merah itu adalah kabel api dari spull motor.
Kabel hitam strip putih adalah kabel untuk kunci kontak, tanpa kunci kontak juga bisa sebenarnya ketika mesin dalam keadaan hidup pada saat kita akan mematikan mesin cukup menempelkan kabel hitam strip putih tersebut pada sasis motor/Massa (-), tetapi apabila saat menghidupkan mesin motor jangan menempelkan atau menyambung kabel tersebut ke sasis/massa (-) karena mesin motor tidak akan bisa hidup, jadi fungsi kabel hitam strip putih tersebut adalah untuk memutus dan menyambung arus listrik yang ada pada CDI motor. Meringkas atau sama halnya dengan membuat simpel kabel instalasi motor sangat lah mudah bagi orang yang sudah ahli di dunia kabel bodi sepeda motor.Namun untuk orang yang belum berpengalaman tentunya akan kesulitan dalam melakukannya yaitu untuk membuat kabel bodi motor jadi simpel karna kita akan meringkasnya dengan mengambil yang penting saja.Biasanya motor yang di ringkas kabelnya adalah motor - motor yang sudah tua dan di gunakan untuk pergi ke ladang ataupun ke sawah, dan untuk membuat sepeda motor jadi lebih kelihatan simpel dan tidak berantakan kabelnya karena bodi motor tinggal sedikit, maka salah satu cara yang mereka lakukan adalah dengan meringkas kabel motor tersebut.Biasanya kabel yang sering digunakan adalah untuk komponen seperti. ada juga yang tidak menggunakan lampu depan jadi kabel bodi terlihat lebih simpel karna hanya beberapa helai saja.Baiklah kali ini saya akan memberikan trik meringkas kabel bodi motor, tapi tentunya kita juga harus mengerti arti warna kabel tersebut supaya tidak salah dalam melakukan pemasangan instalasinya.Untuk pengerjaan yang lebih mudah sebaiknya gunakan kabel yang baru supaya kita tidak harus mengambil bekas kabel dari motor tersebut, kita siapkan dulu bahan dan alatnya,1.
.
Daftar Warna Kabel Pada Motor Honda Tiger Revo
Hal tersebut dengan tujuan supaya informasi yang kami berikan lebih lengkap.Seperti yang kita ketahui, setingan kabel pada setiap motor mempunyai rangkai yang berbeda. Sehingga untuk penggunaan warna, mungkin juga akan sedikit beda.Seperti halnya dengan warna kabel pada motor tiger revo, mungkin akan beda dengan beberapa jenis type tiger yang sudah keluar lebih dulu, atau untuk motor tiger yang lebih baru.Sehingga dalam hal ini, kami mohon dikoreksi untuk melampirkan informasi yang lebih benar. Oleh karena itu, kami menyediakan kolom komentar bagi para pengunjung yang minat untuk memberikan respons.Yang kami jelaskan tentang warna kabel dibawah ini, mungkin sedikit banyak sudah banyak orang yang tahu. Namun bagi yang belum paham, tentu bisa menyimak artikel ini hingga tuntas.Nah, bagi yang sudah penasaran, berikut warna kabel Honda Tiger Revo yang mungkin bisa dipelajari.Seperti yang sudah kami jelaskan sebelumnya, warna kabel yang kami sebutkan (Honda Tiger Revo), mempunyai sedikit perbedaan dengan kabel Honda Tiger generasi sebelumnya.Oleh karena itu, bagi anda yang masih belum paham betul, maka akan lebih baik jika membawa motor anda pada bengkel yang sudah berpengalaman.Sekedar untuk tips tamabahan saja, sebenarnya semua kabel tersebut sudah tersambung dengan socket. Tentu memerlukan panduan untuk menyambung kembali warna kabel yang sesuai.Demikianlah sedikit ulasan yang bisa kami rangkum mengenai. .
Rangkaian Lampu Sein Motor Motor Honda
Aki motor Flasher sein Sekring + rumahnya Lampu sein + fitting dan reflektor/rumah sein Saklar sein yang ada di setang motor sebelah kiri. Pastikan kunci kontak juga masih berfungsi dengan baik karena selain untuk menyambung dan memutus kelistrikan mesin kunci kontak sepeda motor juga berfungsi untuk menyambung dan memutus kelistrikan lampu - lampu yang ada di motor. Pasang ke empat lampu sein motor dulu pada tempatnya masing - masingPasang aki berikut sekringnyaSambungkan kabel massa (-) pada semua lampu sein motor dan sambungkan juga kabel massa tersebut ke sasis/mesin motor. Sambung kembali kabel dari semua lampu sein tersebut, untuk lampu sein bagian kiri kita sambung ke kabel saklar sein bagian kiri dan untuk lampu sein kanan kita sambung ke kabel saklar sein bagian kanan.
Sebenernya semua kendaraan telah di lengkapi dengan adanya lampu sein, dan lampu - lampu yang lainnya.Tetapi apabila kita ingin membuat sendiri instalasi lampu sein pada motor kita yang mana lampu sein bawaan pabrik telah kita hilangkan karena kita telah meringkas kabel bodi sedemikian rupa sehingga jalur kabel - kabel lampu sein telah hilang berikut komponenya.Dan akhirnya pada suatu hari sempat terfikir oleh kita untuk menambahkan lagi lampu sein tersebut ke sepeda motor kita itu.Sebenarnya sangat mudah untuk instalasinya asalkan alat dan bahan yang di butuhkan telah tersedia dengan lengkap.Di bawah ini saya akan menjelaskan cara untuk membuat lampu sein pada sepeda motor,Lihat instalasi berikut ini, saya menggunakan jalur warna kabel yang berbeda - beda supaya kita dapat dengan mudah untuk memahaminya.Setelah anda melakukan langkah - langkah di atas dengan benar pastinya lampu sein akan menyala, dengan catatan semua komponen tadi masih normal dan dapat bekerja dengan baik.Sekian dari saya artikel tentang membuat instalasi lampu sein pada sepeda motor dan semoga bermanfaat bagi pembaca setia blog saya ini. .
