Cara Cek Motor 3 Phase Terbakar. Bagaimana cara mengukur motor listrik untuk mengetahui kondisinya, apakah gulungannya masih bagus atau sudah rusak? Apa sebenarnya yang dimaksud dengan "Terbakar" pada Elektro motor? Diagram Gulungan Elektro Motor 3 PhaseDiagram Gulungan Motor Listrik 3 Phase (Star dan Delta)U1 dan U2 (Gulungan Pertama)V1 dan V2 (Gulungan kedua)W1 dan W2 (Gulungan ketiga)Sambungan DeltaU1 dan W2 dihubungkan ke Phase RV1dan U2 dihubungkan ke Phase SW1 dan V2 dihubungkan ke Phase TSambungan StarU2, V2 dan W2 di Jumper (di hubungkan)U1 dihubungkan ke Phase RV1 dihubungkan ke Phase SW1 dihubungkan ke Phase TSambungan StarU1, V1 dan W1 di Jumper (di hubungkan)U2 dihubungkan ke Phase RV2 dihubungkan ke Phase SW2 dihubungkan ke Phase TCara Mengukur Motor Listrik untuk mengetahui Kondisinya1. Mengukur Nilai Tahanan Isolasi Gulungan ke Bodi Motor (Ground)Mengukur Tahanan Isolasi Gulungan ke Bodi MotorU1 ke Bodi Motor(Ground)V1 ke Bodi Motor(Ground)W1 ke Bodi Motor(Ground)U2 ke Bodi Motor(Ground)V2 ke Bodi Motor(Ground)W2 ke Bodi Motor(Ground)4. Mengukur Nilai Tahanan Isolasi antar GulunganCara Mengukur tahanan Isolasi antar GulunganU1 ke V1U1 ke W1U1 ke W2U1 ke V2V1 ke W1V1 ke W2V1 ke U2W1 ke U2W1 ke V25. .
Cara cek kumparan motor listrik 3 phase
Tidak hanya pada motor listrik 3 phase, tapi juga pada motor listrik 1 phase. Siapkan motor listrik 3 phase yang hendak diperiksa kondisi gulungannyaMotor listrik 3 phase secara default diatur pada kondisi hubung star dan delta dari pabrikan. Pengecekan short ke body setiap kumparanPengujian terakhir untuk memastikan kondisi kumparan motor listrik 3 phase adalah cek kumparan ke body (Casing motor).
Baca juga : Teori dasar listrikPengecekan kemungkinan short kumparan ke body motor cukup dilakukan pada 1 sisi kumparan saja. Pengecekan kumparan U1 (Biru) - bodyPengecekan kumparan V1 (Hitam) - body Pengecekan kumparan W1 (Hijau) - body Pastikan probe hitam yang terhubung ke body tidak terhalang cat body motor. .
MENGECEK MOTOR INDUKSI 3 PHASE DENGAN MULTIMETER
RANGKAIN ON OFF DENGAN SATU TOMBOL CARA KERJA RANGKAIAN 1.ketika tombol untuk pertama kali di tekan; * maka arus ak... .
Cara mengetahui kondisi motor listrik 3 phasa ( baik / rusak
Hari ini saya akan menulis artikel tentang bagaimana mengetahui kondisi motor listrik 3 phasa atau bagaimana mengecek kondisi motor listrik 3 phasa rusak atau bagus. Dasar teoriCara mengetahui kondisi motor listrik 3 phasa ( baik / rusak)Motor listrik adalah suatu alat yang digunakan untuk mengubah energi listrik menjadi energi mekanik atau sebaliknya merubah energi mekanik menjadi energi listrik disebut generator atau dinamo, motor listrik pada umumnya banyak digunakan di Industri dengan sistem tegangan listrik 3 phasa 380 V, tidak hanya di industri motor listrik bisa kita temui di peralatan rumah tangga seperti kipas angin, blender, pompa air dan penyedot debu dengan sistem listrik tengangan rendah 220 V dan hari ini saya ingin menjelaskan cara mengetahui suatu kondisi motor listrik bagus atau rusak.

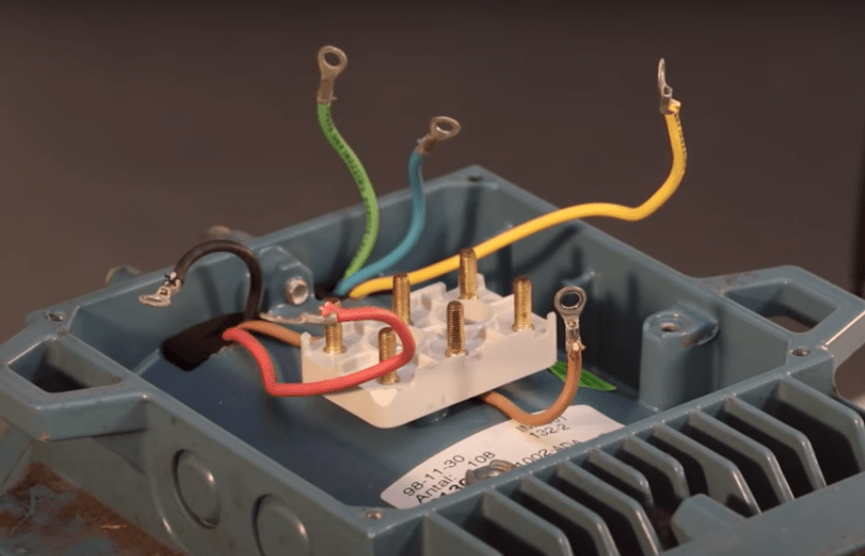

Langkah kerjaJika kita ingin mengetahui kondisi motor listrik yang rusak atau bagus teman-teman harus mengukur input dari motor listrik atau mengukur suatu tahanan pada stator motor listrik yang terdapat pada suplay power untuk menjalankan motor listrik, berikut langkah kerjanya :1. Buka penutup terminal motor listrik input power untuk menjalankan motor listrik2. Ukurlah setiap input motor listrik seperti gambar berikut :Cara mengecek kondisi motor listrik baik atau rusakMisalnya pada gambar diatas terdapat koil atau power untuk menjalankan motor listrik dengan power start - delta maka ukurlah setiap kabel yang berwarna sama dengan mengunakan multitester yaitu kabel probe multitester hitam ke kabel kuning motor listrik dan kabel probe merah multitester ke kabel kuning motor listrik atau teman-teman bisa mengukur tulisan yang tertera pada terminal motor listrik U1, V2, W3 dan W3, V2, U1 dengan mengikuti dan mengukur bagian huruf di terminal input suplay power motor listrik yang sama misalnya U dan U, V Dan V ambil multitester atur selektor pada multitester atau multimeter pada Skala OHM dan ukur setiap huruf yang sama atau kabel yang warnanya sama.
.
Cara termudah cek Motor Listrik (dinamo) baik atau sudah rusak
Itu adalah cara cek motor listrik atau dinamo baik atau sudah rusak dengan menggunakan AVOmeter. Bagi anda yang tidak memiliki AVOmeter atau alat ukur listrik lain, bisa menggunakan cara cek motor listrik dengan cara sederhana seperti cek tempelatur motor listrik dan kecepatan motor listrik tersebut. Benda yang bertugas untuk mengubah energy listrik menjadi energy putaran.Barang-barang yang memiliki motor listrik antaranya :karena pembahasan mengenai cek motor listrik pada blog ini ada dua :Ada kalanya barang-barang yang disebut diatas rusak. Bagi sobat yang belum paham penggunaan AVOmeter, bisa baca pembahasan ini : cara menggunakan AVO meter Pada umumnya, motor listrik 1 fasa terbagi 3 yaitu :Motor listrik jenis ini merupakan jenis motor listrik yang paling banyak digunakan.
jadi untuk mengukur motor listrik jeni ini, bisa menggunakan metode pengecekan diatas.Agar lebih paham, bisa lihat gambar :Langkahnya hampir sama dengan Pengecekan motor listrik kapasitor, yang membedakannya, pengecekan motor listrik ini lebih mudah.1. .
Penyebab motor listrik 3 phase terbakar
Jadi pada artikel kali ini saya akan membahas mengenai penyebab motor 3 phase terbakar atau penyebab motor listrik pada koilnya yang sering terbakar. Teori DasarPenyebab motor listrik 3 phase terbakarMotor listrik 3 phase pada prinsip kerjanya memanfaatkan koil sebagai medan elektromagnetik hal ini digunakan untuk memutar rotor pada motor induksi 3 phase.
Dalam motor 3 phase Ada beberapa hal yang dapat menyebabkan motor listrik 3 phase terbakar yakni sebagai berikut :1. Singel phase atau 2 phasePenyebab motor 3 phase terbakar pada koil atau kumparan adalah suplai listrik ke motor 3 phase terpasang 1 phase atau bahkan tekoneksi 2 phase dikarnakan kabel penyuplai listrik ke motor katakanlah power ke motor, terputus. Cooling fanSalah satu penyebab motor listrik 3 phase terbakar tidak terpasangnya cooling fan pada motor 3 phase anda.
.
Cara memeriksa baik tidaknya Motor listrik 1 dan 3 fasa lengkap
Selain itu, jenis kumparan juga sangat mempengaruhi temperatur pada sebuah motor listrik. Usahakan bila ingin membeli barang elektronik yang berkumparan, bandingkan terlebih dahulu berat barang berkualias dan barang yang akan dibeli. Biasanya, bila suatu barang memiliki berat lebih ringan, maka benda tersebut bisa diprediksikan memiliki mesin yang jelek, keren yang tipis dan kumparan menggunakan alumunium, dimana alumunium lebih mudah panas dan mudah putus dan jelas memiliki massa yang sangat ringan dibanding yang berkualitas.
.
Spul Motor Mulai Mengalami Kerusakan, Ini Ciri-ciri Awalnya Yang
Otomania.com - Kerusakan spul motor yang mulai terjadi, biasanya diawali dengan munculnya tanda-tanda. Tanda-tanda adanya kerusakan spul motor seperti disampikan oleh Doli Pratama alias Batak dari Subur Motor berikut ini. "Yang paling umum adalah aki motor yang tekor terus-menerus," ucap Doli Pratama alias Batak dari Subur Motor. Baca Juga: Spul Motor Rusak, Bisa Jadi Ini Penyebabnya"Misal sudah diganti atau di-charge tapi sering tekor, waspada spul mulai gosong," ucapnya.
Baca Juga: Jangan Buru-buru Beli Aki Motor Dulu, Cek Dulu Dua Penyebab Aki Tekor .
Beberapa sebab kerusakan motor listrik
Dibagi menurut asal sebab kerusakan :· kerusakan dari luar motor : kwalitas masukan tenaga listrik, misalignment, kondisi lingkugan panas/lembab/tidak ada ventilasi, kondisi beban· kerusan dari dalam motor : aging/penuaan, degradasi. Atau· Kerusakan karena listrik :· Kerusakan mekanis.
Panas /over-heating:Penyebab terbesar kerusakan motor sehingga motor tidak dapat mencapai umur pakai yang seharusnya ialah “over-heating atau panas berlebihan”, Setiap mengalami Kenaikan temperature 10 derajat, dari temperature normalnya, berakibat memotong umur motor 50% , meskipun kenaikan terjadi hanya sementara. Sebab vibrasi a.l dari kondisi :· Misalignment motor terhadap load (mesin yang digerakan),· Kendor pada fondasi nya Motor atau load· Kondisi Soft-foot pada fondasi nya Motor atau load· Rotor unbalance ( Motor atau load)· Bearing aus atau rusak, meyebabkan poros berputar tidak sentris. Kwalitas ListrikKwalitas suply tenaga sangat menentukan umur motor listrik, hal2 yang harus dihindari.
.
