Warna Kabel Soket Cdi Grand. Soket CDI Grand/Supra Series - Unit CDI menjadi salah satu komponen penting pada sepeda motor termasuk honda grand. Untuk lebih jelasnya berikut merupakan skema CDI Grand dan soket CDI grand atau supra series.
Soket CDI Honda Grand / Supra SeriesSebenarnya soket CDI pada honda grand atau supra series sangat sederhana. Pada unit CDI terdapat lima soket atau pin sebagai berikut:Keterangan:Input Spul (Warna Kabel Hitam - Garis Merah) Koil Pengapian (Warna Kabel Hitam - Garis Kuning) Input Kunci Contact / Ignition Switch (Warna Kabel Hitam - Garis Putih) Massa / Ground (-) (Warna Kabel Hijau) Pulser / Pick Up Coil (Warna Kabel Biru - Garis Kuning)Skema CDI Honda Grand / Supra SeriesApabila dilihat dari dalam maka skema CDI pada Honda Grand atau Supra series sebenarnya sangat sederhana.
Untuk lebih jelasnya perhatikan skema CDI Grand atau supra berikut ini:Diatas merupakan pembahasan mengenai soket CDI Grand atau Supra Series serta skema CDI Grand atau Supra series. .
Soket CDI Grand Atau Supra Series Dan Skemanya
Soket CDI Grand/Supra Series – Unit CDI jadi salah satunya elemen utama pada sepeda motor terhitung honda grand. Untuk lebih detilnya berikut merupakan ulasan mengenai skema CDI Grand dan soket CDI grand atau supra series. Soket CDI Honda Grand / Supra SeriesPada soket CDI pada honda grand atau supra series benar-benar simpel yang hanya memiliki 5 soket atau terminal saja yaitu:Nomor 1 dihubungkan dengan input spul. Skema CDI Honda Grand / Supra SeriesCDI pada Honda Grand atau Supra series disusun dari beberapa elemen elektronika seperti koil, dioda, dan resistor. Untuk lebih detilnya lihat pola CDI Grand atau supra berikut:Di atas merupakan uraian mengenai soket CDI Grand atau Supra Series dan skema CDI Grand atau Supra series. .
Pin Soket CDI Honda Grand / Supra Series Beserta Fungsinya
Honda StarAstrea PrimaLegendaSupra SeriesHonda RevoHonda Win 100Cara Mengetahui Arti Pin Socket CDI Pada Motor Honda Grand / Supra Series1. Koil Pengapian (Warna Kabel Hitam - Garis Kuning)3.
Massa / Ground (-) (Warna Kabel Hijau)4. Input Spul (Warna Kabel Hitam - Garis Merah)5. Input Kunci Kontak / Ignition Switch (Warna Kabel Hitam - Garis Putih) .
Warna Kabel Soket CDI Semua Motor Lengkap
Kabel Soket CDI Semua MotorWarna Kabel Soket CDI Semua MotorWarna kabel soket CDI Motor SuzukiSoket CDI Satria 2 Tak (Satria 120R)Soket CDI Shogun Kebo (Shogun 110 lama)Soket CDI Shogun 110R NewSoket CDI Smash 110 R lamaSoket CDI Smash 110 R NewSoket CDI Motor Spin 125Soket CDI Satria FU LamaSoket CDI Satria FU 2011 AHOSoket CDI Satria FU 150Warna kabel Soket CDI Motor HondaSoket CDI GrandSoket CDI LegendaWarna Kabel CDI SupraSoket CDI Supra XKabel Soket CDI Supra 125Soket CDI KharismaKabel Soket CDI RevoKabel Soket CDI BladeKabel Soket CDI Beat (karburator)Kabel Soket CDI Motor Vario ClickKabel Soket CDI New Mega ProKabel Soket CDI Mega Pro lamaKabel Soket CDI Tiger 2000Lihat selengkapnya: Macam Macam CDI Motor Terbaik di IndonesiaWarna kabel Soket CDI Semua Motor YamahaKabel Soket CDI Vega lamaKabel soket CDI Motor Vega ZRKabel Soket CDI Jupiter ZKabel Soket CDI Jupiter Z NewKabel Soket CDI Jupiter MXKabel Soket CDI MioKabel Soket CDI Mio 2009Kabel Soket CDI XeonKabel CDI ScorpioPengisian dan kiprok Yamaha ScorpioKabel Soket CDI CryptonWarna kabel CDI Motor KawasakiSoket CDI Ninja R 150- Apa itu CDI dan apa fungsi CDI untuk motor? Tentu saja semua itu membutuhkan waktu serta ketelitian tingkat tinggi dan siap menanggung semua resiko yang ada.Mungkin sebagian besar dari kita kurang begitu mengetahui cara membaca soket CDI semua jenis motor dan juga memahami arti warna kabel CDI motor, yang kita tahu hanya bentuk dan ukuran CDI tersebut. Perlu diketahui juga bahwa warna kabel pengapian sepeda motor setiap pabrikan memiliki warna kabel yang berbeda.Yang artinya warna kabel soket CDI motor yang dibuat oleh produsen sepeda motor tidaklah sama.
Hal ini juga merupakan rahasia tersendiri bagi perancangannya agar tidak mudah untuk ditiru.Untuk memudahkan sobat biker jika ingin memodifikasi CDI yang berbeda jenis, berikut ini telah kami rangkum tabel soket CDI semua motor untuk memudahkan dan meminimalisir kerusakan CDI akibat salah sambung.Kabel warna Hijau strip putih: 12 Volt, Aki.Kabel warna Biru strip kuning : Pulser motor ke CDI.Warna Hitam strip putih : Massa.Kabel warna Oranye : kunci kontak (+).Kabel warna Putih strip biru : Koil.Kabel warna Hijau: Massa (-).Kabel warna Merah: 12 Volt, Aki.Warna Hitam strip kuning: Koil.Kabel warna Biru strip kuning: Pulser motor.Kabel warna Hitam strip putih : Massa (-).Kabel warna Biru strip hijau : Pulser motor ke CDI.Kabel warna Putih strip biru : Koil ke CDI (+)Kabel warna Oranye : 12 Volt, Aki (+).Kabel warna Putih strip biru: koil.Kabel warna Hijau strip putih: Massa.Kabel warna Hitam strip putih: Pulser motor.Warna Hitam: Massa (-).Kabel warna Oranye: 12 Volt, Aki.Kabel warna Putih strip biru: Koil.Kabel warna Hijau strip putih: Massa.Warna Hitam strip putih: Pulser motor.Kabel warna Hitam: Massa (-).Kabel warna Oranye: 12 Volt, Aki.Kabel warna Putih strip biru: Koil.Kabel warna Hijau strip putih: Massa.Kabel warna Hitam strip putih: Pulser motor.Warna Hitam: Massa (-).Kabel warna Oranye: 12 Volt, Aki.Kabel warna Putih strip biru : Koil.Kabel warna Hitam strip putih : Pulser motor Satria FU (-).Kabel warna Biru strip kuning : Pulser motor Satria FU(+).Kabel warna Hijau strip putih: Massa (-).Kabel warna Oranye : 12 Volt, Aki (+).Kabel warna Biru strip putih: Tachometer.Kabel warna Putih strip biru : Koil.Kabel warna Hitam strip putih : Massa (-).Kabel warna Biru strip kuning : Pulser.Kabel warna Oranye : 12 Volt, Aki (+).Kabel warna Biru strip putih: Tachometer.Kabel warna Putih strip biru : Koil.Kabel warna Hitam strip putih : Massa (-).Kabel warna Hijau strip putih: Pulser motor Satria FU.Kabel warna Oranye : 12 Volt, Aki (+).Kabel warna Biru strip putih: Tachometer.Kabel warna Hitam strip merah: Spul CDI.Warna Hitam strip putih: Kontak.Warna Hitam strip kuning: Koil.Kabel warna Biru strip kuning: Pulser motor.Kabel warna Hijau: Massa (-).Kabel warna Hitam strip merah: Spul CDI.Warna Hitam strip putih: Kontak.Warna Hitam strip kuning: Koil.Kabel warna Biru strip kuning: Pulser motor.Kabel warna Hijau: Massa (-).Kabel warna Hitam strip merah: Spul CDI.Warna Hitam strip putih:Kontak.Warna Hitam strip kuning; Koil.Kabel warna Biru strip kuning:Pulser motor.Kabel warna Hijau: Massa (-).Kabel warna Hitam strip merah: Spul CDI.Warna Hitam strip putih:Kontak.Kabel warna Hitam strip kuning; Koil.Kabel warna Biru strip kuning:Pulser motor.Kabel warna Hijau: Massa (-).Kabel warna Hijau: Masa (-).Kabel warna Merah: 12 Volt, Aki.Kabel warna Hitam strip kuning: Koil.Kabel warna Biru strip kuning: Pulser motor.Warna Hitam strip merah: TSS (Throttle Sensor System).Kabel warna Hijau: Masa (-).Kabel warna Merah: 12 Volt, Aki.Warna kabel Hitam strip kuning: Koil.Kabel warna Biru strip kuning: Pulser motor.Warna Hitam strip Merah: TSS (Throttle Sensor System).Warna Hitam: 12 Volt, Aki.Kabel warna Hitam strip kuning: Koil.Kabel warna Biru strip kuning: Pulser motor.Kabel warna Hijau: Massa (-).Warna kabel Hitam: 12 Volt, Aki.Kabel warna hitam strip kuning: Koil.Kabel warna Biru stri .
Pin Soket CDI Honda Grand / Supra Series
Soket CDI Grand – Sistem pengapian CDI merupakan salah satu jenis sistem pengapian yang ditemukan pada sepeda motor. Hal ini dikarenakan pengapian CDI memiliki desain dan konstruksi simple dan pas untuk mesin single silinder.
Unit CDI ialah salah satu komponen pada sistem pengapian Elektronik CDI (Capacitor Discharge Ignition). Fungsi CDI motor besar pengaruhnya pada sistem pengapian mesin motor dan mempengaruhi performanya. Cara Membaca Pin Soket CDI Honda GrandLantas bagaimana cara membaca pin soket CDI Honda Grand, tetapi pin soket Honda Grand ini juga memiliki kesamaan pada CDI motor Honda lainnya yaitu:Honda StarAstrea PrimaLegendaSupra SeriesHonda RevoHonda Win 100Cara Mengetahui Arti Pin Soket CDI Pada Motor Honda Grand / Supra SeriesKeterangan :Pulser / Pick Up Coil (Warna Kabel Biru – Garis Kuning)Koil Pengapian (Warna Kabel Hitam – Garis Kuning)Massa / Ground (-) (Warna Kabel Hijau)Input Spul (Warna Kabel Hitam – Garis Merah)Input Kunci Kontak / Ignition Switch (Warna Kabel Hitam – Garis Putih)Demikianlah pembahasan mengenai Pin Soket CDI Honda Grand / Supra Series semoga dengan adanya ulasan tersebut dapat berguna dan bermanfaat bagi kalian semua,, terima kasih banyak atas kunjungannya. .
Soket CDI Semua Motor
Warna Kabel Soket CDI Semua MotorSoket CDIApabila mendengar sebutan soket CDI mungkin sebagian banyak sudah pada mengetahui namun, apabila disuruh membaca soket CDI dari semua jenis motor yang ada dan mengenal arti warna kabel dari semua CDI motor, tentu saja hal tersebut tidak banyak orang yang menghafalnya. Warna Kabel Soket CDI Motor SuzukiSoket CDI Satria 2 Tak (Satria 120R)Pada Kabel berwarna hijau bergaris putih: 12 Volt = Merupakan Kabel Aki.
Warna Kabel Soket CDI Motor HondaSoket CDI GrandKabelnya berwarna Hitam strip merah: Spul CDI. Warna Kabel Soket CDI Semua Motor YamahaKabel Soket CDI Vega lamaApabila Kabelnya berwarna Oranye: Koil. Warna kabel CDI Motor KawasakiSoket CDI Ninja R 150Apabila Kabelnya berwarna Hitam strip putih: Kunci kontak. .
Arti Warna Kabel Spul Motor Grand ( Honda Series )
Spul motor grandMenurut fungsinya kabel pada spul motor berguna untuk menghubungkan arus listrik dari komponen satu ke komponen yang lain.Namun untuk merk motor satu dengan merk motor yang berbeda dalam penggunaan warna kabelnya.Lihat Cara Mudah Membaca Soket Cdi Semua Merk MotorNah untuk pembahasan artikel kali,akan membahas seputar warna kabel spul motor Honda series.Seperti sobat ketahui sendiri,bahwa peminat motor berlambang sayap paling dominan di tanah air. Warna kabel spul motor Grand terdiri dari 4 macam warna kabel,masing-masing warna kabel tersebut tentu saja mempunyai kegunaan yang berbeda-beda juga.Tetapi ke empat kabel tersebut saling berkaitan,jadi apabila terdapat salah satu bahkan dua kabel mengalami masalah maka akan mengakibatkan komponen lain tidak akan berfungsi. Warna Kabel Spul Motor Grand ( Honda Series )1.Kabel Warna KuningUntuk kabel warna kuning pada spul motor grand di manfaatkan sebagai arus awal penerangan atau banyak yang menyebut dengan spul lampu.Arus dari aliran ini akan masuk ke komponen yang bernama kiprok dan di sini arus akan diubah dari arus AC menjadi arus DC yang menuju lampu utama. Untuk melihat beberapa gejala spul pengapian ini lemah,bisa sobat baca di artikel ciri- ciri spul motor rusak.
Demikianlah informasi mengenai arti warna kabel spul motor grand ( Honda series ),semoga dengan adanya artikel ini sobat jadi lebih paham dan tidak bingung ketika mengalami masalah pada bagian spul. .
Cara Mudah Membaca Pin Soket CDI Motor Honda
Cara Membaca Pin Soket CDI Motor Honda – Dalam hal ini pada dasarnya setiap komponen motor memiliki fungsi dan cara kerjanya masing-masing, dan bahkan memiliki peran penting pada saat mesin motor mulai dihidupkan. Nah kali ini kami akan memberikan pembahasan mengenai bagaimana sih cara membaca pin soket CDI Pada Motor Honda, agar lebih jelasnya, kalian semua dapat simak langsung saja ulasan yang sudah dipersiapkan dibawah ini.
Di dalam sistem pengapian CDI pada motor terdapat dua macam yakni CDI AC dan CDI DC, dimana keduanya memang memiliki cara kerja dan fungsi sama kok. Cara Membaca Pin Soket CDI Motor HondaNah berikut ini akan dibagikan cara membaca atau mengetahui arti pin soket CDI pada beberapa motor Honda diantaranya yaitu:Honda Tiger1. KoilDemikianlah pembahasan mengenai Cara Membaca Pin Soket CDI Motor Honda semoga dengan adanya ulasan tersebut dapat berguna dan bermanfaat bagi kalian semua,, terima kasih banyak atas kunjungannya.
.
Warna Kabel Soket CDI Semua Motor Lengkap
100% menganggap dokumen ini bermanfaat (1 suara)100% (1) 100% menganggap dokumen ini bermanfaat (1 suara)Simpan Simpan Warna Kabel Soket CDI Semua Motor Lengkap Untuk Nanti100% 100% menganggap dokumen ini bermanfaat, Tandai dokumen ini sebagai bermanfaat0% 0% menganggap dokumen ini tidak bermanfaat, Tandai dokumen ini sebagai tidak bermanfaatTanamkan .
Warna Kabel Soket Cdi Semua Motor Lengkap

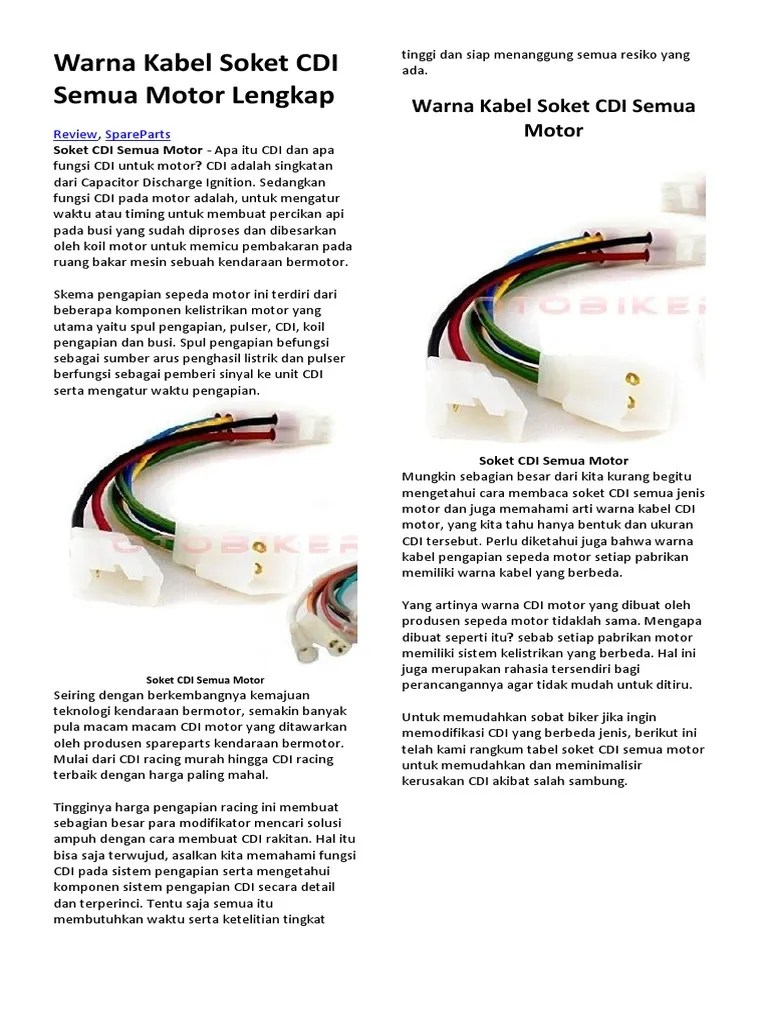

TranscriptWarna Kabel Soket CDI Semua Motor Lengkaphttp://www.otobiker.com/2016/11/cara-mudah-membaca-soket-cdi-semua-motor.htmlSoket CDI Semua Motor - Apa itu CDI dan apa fungsi CDI untuk motor? Warna Kabel Soket CDI Semua MotorSoket CDI Semua Motor Mungkin sebagian besar dari kita kurang begitu mengetahui cara membaca soket CDI semua jenis motor dan juga memahami arti warna kabel CDI motor. Warna kabel soket CDI Semua Motor Suzuki Soket CDI Satria 2 Tak (Satria 120R) Kabel warna Hijau strip putih: 12 Volt.
