Warna Kabel Holder Kanan Tiger. Hal tersebut dengan tujuan supaya informasi yang kami berikan lebih lengkap.Seperti yang kita ketahui, setingan kabel pada setiap motor mempunyai rangkai yang berbeda. Sehingga untuk penggunaan warna, mungkin juga akan sedikit beda.Seperti halnya dengan warna kabel pada motor tiger revo, mungkin akan beda dengan beberapa jenis type tiger yang sudah keluar lebih dulu, atau untuk motor tiger yang lebih baru.Sehingga dalam hal ini, kami mohon dikoreksi untuk melampirkan informasi yang lebih benar. Oleh karena itu, kami menyediakan kolom komentar bagi para pengunjung yang minat untuk memberikan respons.Yang kami jelaskan tentang warna kabel dibawah ini, mungkin sedikit banyak sudah banyak orang yang tahu.
Namun bagi yang belum paham, tentu bisa menyimak artikel ini hingga tuntas.Nah, bagi yang sudah penasaran, berikut warna kabel Honda Tiger Revo yang mungkin bisa dipelajari.Seperti yang sudah kami jelaskan sebelumnya, warna kabel yang kami sebutkan (Honda Tiger Revo), mempunyai sedikit perbedaan dengan kabel Honda Tiger generasi sebelumnya.Oleh karena itu, bagi anda yang masih belum paham betul, maka akan lebih baik jika membawa motor anda pada bengkel yang sudah berpengalaman.Sekedar untuk tips tamabahan saja, sebenarnya semua kabel tersebut sudah tersambung dengan socket. Tentu memerlukan panduan untuk menyambung kembali warna kabel yang sesuai.Demikianlah sedikit ulasan yang bisa kami rangkum mengenai. .
Catatan kelistrikan GL 200 (Tiger 2000)
Karena handle kopling di tarik maka otomatis kabel hijau/merah berhubungan dengan kabel hijau (massa).nya motor tiger dapat di hidupkan dengan tombol stater apabila:1. Kuning / hijau: kabel menuju lampu rem, kabel ini di hubungkan dengan kabel hijau/kuning di sambung di dalam batok lampu depan.A.
Hitam: kabel arus DC dari kunci kontak.C. Hijau: kabel massa.A. Hijau: kabel massa.Untuk kabel-kabel lampu kota, lampu spedo, klakson, cdi, coil, rem, sama seperti kabel motor honda lain Ok saya rasa cukup sampai di sini dulu catatan kelistrikan motor gl 200 nya, semoga bermanfaat. .
Lebih DetiL Pasang Saklar HeadLamp Tiger di CB150R

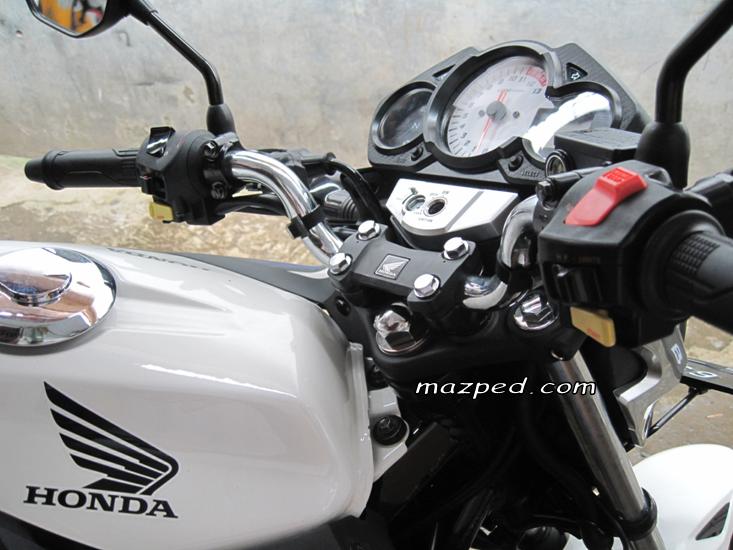

Kabel ori CB sebelah kanan.. hanya ada 2 kabel ke arah tombol starter, tinggal pindahin aja kabelnya ke tombol starter Tiger. kabel lampu headlamp kabel lampu senja arus (+) kabel starter kabel starterBiar ringkas..
2 kabel ( arus (+) no 5 dan kabel lampu senja no 4 di masukkan ke slot kosong pada soket )Lalu hasilnya kira 2 seperti ini masbro…Tadi kan di pasang 5 kabel tambahan… 2 kabel masuk soket dan 3 berada diluar di pasang soket besi biar aman dan gampang kalo mau bongkar pasang. Bagian kanan beres…Lanjut bagian kiri…Proses’nya sama… lepas semua kabel ori Tiger, lalu ganti dengan kabel ori CB..Wiring diagramnya liat gambarKeterangan :saklar passing ( dim ) kabel warna putih strip hijau saklar passing ( dim ) sambung pake kabel pendek ke saklar jauh – dekat pada kabel warna biru. tambahan kabel…… untuk nanti di hubungkan ke saklar kanan, ujung kabel di masukkan ke slot pin yang kosong pada soket.
lapisi setang dengan isolasi pada bidang yang nanti terkena stoper, pasang saklar dan posisikan sesuai selera lalu di baut ringan saja, maka posisi stoper akan membekas pada isolasi. .
Arti Warna Kabel Kelistrikan Motor Jepang Honda, Yamaha, Suzuki
Arti Warna Kabel Pada Kelistrikan Motor Pabrikan Jepang Honda, Yamaha, Suzuki dan Kawasaki…Yang Mau Modif Kelistrikan Wajib Baca ! BMspeed7.com – Halo masbro sekalian,berawal dari seringnya para bikers yang suka modifikasi kendaraan roda dua..entah itu pada sektor tampilan exterior motor,engine,kaki-kaki,maupun kelistrikan body…nah kali ini saya akan jelaskan seputar kelistrikan body…untuk kelistrikan body pada motor meliputi lampu kepala (HL),lampu pertanda belok(sein),lampu darurat (kalo ada),lampu rem,klakson,dan lampu lampu lainya yang ada pada kendaraan. Nah,terkadang kala kita mempunyai motor hal yang wajib di lakukan adalah perawatan,disini yg saya bahas tentunya kelistrikan motor.
Fungsi kabel sendiri adalah untuk menghubungkan/mengkoneksi listrik /arus dari komponen satu ke komponen kelistrikan lainnya. Semoga berguna manakala kalian sedang dalam memodifikasi kelistrikan motor.
.
Biar Pinter, Ini Lo Artinya Warna Kabel di Kelistrikan Motor Honda
GridOto.com - Kabel bodi atau kelistrikan merupakan suatu kesatuan yang vital pada sebuah motor. Lantas ketika kabel bodi motor itu dibedah, terdapat banyak sekali kabel berwarna-warni.
Supaya nantinya orang tidak kesusahan saat merakit atau membetulkan kelistrikan motor. Karena jika sudah berbeda warna kabel, maka berbeda pula fungsinya. Nah, biar tambah pintar dan paham, kenali artinya warna kabel dan fungsinya yuk.
.
Warna Kabel Honda Tiger
WARNA KABEL HONDA TIGER HITAM (+) KONTAK COKLAT (+) LAMPU SENJA KUNING (+) ARUS BEBAN KESAKLAR LAMPU ORANGE (+) RETING KIRI BIRU MUDA (+) RETING KANAN BIRU (+) LAMPU JAUH HIJAU (-) BODY HIJAU MUDA (+) KLAKSON MERAH (+) ACCU MERAH MUDA (+) LAMPU TOP ABU-ABU (+) RELAY RETING PUTIH (+) LAMPU DEKAT(+) PENGISIAN HITAM PUTIH (+) KUNCI KONTAK HITAM KUNING (+) KOIL HITAM MERAH (+) SPUL PENGAPIAN ABU-ABU PUTIH (+) TOMBOL LAMPU KUNING PUTIH (+) MINYAK BIRU PUTIH (+) MINYAK BIRU KUNING (+) PULSER KUNING MERAH (+) TOMBOL STARTER HIJAU KUNING (+) LAMPU REM HIJAU HITAM (+) KIPROK,TOMBOL LAMPU (REG) HIJAU PUTIH (-) CDI HIJAU MUDA MERAH (+) NETRAL PUTIH KUNING (+) KIPROK MERAH PUTIH (+) RELAY MOTOR STARTER, MOTOR STARTER MERAH HITAM (+) ENGINE STOPE-1 Cylinder Head 2 KCJ8E1 Bagian yang diservice PIPE, SECONDARY AIR ....................... HEAD, CYLINDER .........Fullwave: Instalasi Regulator Honda Tiger Syarat pertama modifikasi sistem kelistrikan fullwave: Kawat kumparan stator (KEMBALI KE MENU UTAMA 1-1 1-1 1-2 1-3 1-4 1-5 1-6 1-7 1-8 1-9 1-10 1-11 1-12 1-13 1-14 2-Daftar Harga Suku Cadang Honda Tiger Honda Genuine Part (HGP) Nomor Suku Cadang 061A1-KEH-002 061A1-KEH-003 061B1-KEH-Honda Tiger Dari Wikipedia bahasa Indonesia, ensiklopedia bebas Honda Tiger Astra Honda Motor GL-200 1993-2014 Jakarta,Reason -Select Reason- Pornographic Defamatory Illegal/Unlawful Spam Other Terms Of Service Violation File a copyright complaintOur partners will collect data and use cookies for ad personalization and measurement.
