Soket Spul Jupiter Z. Seperti kabel pengapian spul kabel spul lampu kabel massa kabel accudll. Rangkaian kabel spul jupiter z.
Memahami 6 warna kabel pada kunci kontak motor pengapian ac. Dari data di atas sudah jelas bukan fungsi dari kabel spul yamaha scorpio z ini. Pertama anda periksa dahulu kabel pengisian dan kabel penerangan pada generator spul kabel tersebut akan menuju ke kiprok maka anda bisa memeriksa nya dari soket kiprok.
Arti warna kabel pada kendaraan bermotor warna kabel pada kendaraan bermotor merupakan pembeda antar arus dan tujuan arus seingga tiap warna mempunyai arti yang berbeda beda. .
Yamaha New Mio, Vega ZR Dan New Jupiter-Z Jangan Asal Colok
CDI Mio dan New Mio saling tukar. Kejadian seperti ini pernah dialami Sulaeman, pemilik Yamaha Mio lama 2006 asal Bandung.
Dipasangi CDI New Mio (Mio Senyum), kontan begitu kontak di-ON-kan, langsung keluar asap dari CDI. Kalau CDI Mio baru dipasang di Mio lama, ini yang menyababkan keluar asap.
Cara mencegah CDI atau ECU goyangBentuk dan ukuran soket sama antara Mio lama dan New MioKoil Ikut MatiKejadian saling tukar CDI Mio lama dan baru memang bisa berakibat fatal. .
Jalur Kiprok Jupiter Z, Ini Penjelasannya
Jalurmerupakan salah satu bagian komponen motor yang penting pada kendaraanJupiter Z. Kiprok juga memiliki beberapayang terkait.
.
Meringkas Kabel Motor Vega R dan Jupiter Z
pinkputihpulserputihpinkCDIhitamputihkuninghitamputihkuningcdi, spull, kiprok, koil , aki,hitammerahpinkMeringkas kabel pengapian pada sepeda motor supaya tetap bisa jalan dan sepeda motor akan terlihat tanpa adanya kabel - kabel tidak terpakai yang berserakan tentunya akan membuat sebuah sepeda motor akan terlihat lebih simpel.Tentunya ini akan menjadi pilihan pemilik sepeda motor tersebut, di karenakan motor tersebut memang motor yang sudah tua atau motor tersebut sudah tidak ada body nya karena sudah pecah ataupun hilang.Kali ini saya akan menjelaskan bagaimana caranya untuk meringkas kabel body untuk jalur pengapian pada sepeda motorDi karenakan motor tersebut memiliki kesamaan padajadi saya akan meringkas dan menjelaskan secara urut dalam pemasangannya mulai dari spull pengisian, kiprok, cdi, dan koil.Ketiga motor tersebut menganut sistem pengapian arusjadi jika anda meringkasnya sebaiknya di pasangkan aki pada motor tersebut, supaya arus yang keluar dan mengaliriakan murni arus searah atau arus, sebenarnya tanpa aki pun motor tersebut akan tetap bisa hidup tetapi jika pemakaian dalam jangka panjang akan merusakMarilah kita bahas dan mulai pengerjaanya mulai dari awal, buang dulu semua kabel kelistrikan yang ada pada body motor kemudian potong kabel yang ada pada soket kiprok dan cdi dikarenakan kita nantinya masih gunakan soket - soket tersebut, dan gunakanlah kabel baru untuk mempermudah kita dalam memasangnya atau kabel lama pun juga boleh itu terserah anda, tetapi cari yang bagus jangan yang sudah rapuh.Warna kabel yang dariterdapat lima warna dalam lima warna tersebut menggunakan 2 soket, untuk soket pertama hanya ada dua kabel yaitu kabel warnadan, kabel tersebut ada lah kabel dariuntuk warnaitu arus positif pulser sedangkan yangadalah arus negatif pulser nantinya kedua kabel tersebut akan menuju keSedangkan soket yang kedua memiliki tiga warna kabel yaitu warna, dan, kabel warnatersebut adalah kabel massa sedangkan yangadalah kabel spullsedangkan yangkabel spull untuk lampu depan, lampu senja dan lampu seri belakang.Untuk pemasangannya sambungkan semua kabel massa darimenjadi satu ke rangka atau mesin motor, untuk cdi ada 2 kabel massa yang pertama massa warnake rangka atau mesin motor dan yang massa warnadi sambungkan ke kabel warnapada pulser.Pastikan semua kabel massa tersambung dengan benar dan untuk warna kabel - kabel yang lain tinggal mengikuti skema pada gambar yang sudah saya buatkan di atas, usahakan untuk pemasangannya serapih mungkin dan setiap sambungan harus kuat supaya tidak terjadi yang namanya hubungan arus pendek atau konsleting listrik. .
Jalur Soket Kiprok Jupiter z
Kiprok atau disebut juga regulator merupakan sebuah komponen kelistrikan pada sepeda motor. Yang mana komponen tersebut berfungsi sebagai pengubah arus kelistrikan dari AC (Alternating Current) ke arus DC (Direct Current). Setiap motor memiliki warna kabel kiprok yang berbeda-beda dan setiap warna itu memiliki peran masing-masing. Di artikel ini saya ingin membagikan jalur soket Yamaha Jupiter Z yang mana jalur soketnya juga memiliki kesamaan dengan milik Yamaha Mio Lama dan Vega R.#1 Warna HitamKeterangan warna kabel pad soket Yamaha Jupiter Z:Kabel ini merupakan kabel ke jalur massa atau ground (-)#2 Warna PutihKabel ini merupakan kabel dari spul pengisian#3 Wana KuningMerupakan jalur kabel lampu utama, lampu senja dan lampu belakang#4 Warna MerahKabel warna merah ini merupakan jalur output (Positif) yang akan dikirim ke Aki, CDI. Outputnya antara 12-14volt, jika kurang ataupun lebih dari itu berarti komponen kiprok bermasalah. .
24 Kabel : Soket CDI Jupiter Z (Old, New, MX)
Soket CDI Jupiter Z – Secara singkat mengenai cara kerja CDI. Banyak orang yang menyebutnya modul CDI (CDI module), kotak CDI (CDI box), atau “CDI” saja.
Seperti yang lain, CDI ini juga terdiri dari beberapa soket, lalu apa saja soket CDI Jupiter? Sepeda motor Jupiter sendiri terdiri dari beberapa jenis mulai dari yang seri lama tanpa embel-embel Z, Jupiter MX dan Jupiter Z. Tentunya dari ketiga jenis sepeda motor Jupiter tersebut memiliki rangkaian kelistrikan yang berbeda, termasuk pada soket CDI. Soket CDI New Jupiter ZInfo pin:Pulser (-) (kabel merah)NCKoil (kabel orange)12 volt (kabel coklat)Massa (kabel hitam)Pulser (+) (kabel putih)Soket CDI Jupiter Z lamaInfo pin:Koil (kabel orange)Massa (kabel hitam)12 volt (kabel coklat)Massa (kabel merah)Pulser (putih)Jalur CDI Yamaha Jupiter MXInfo pin:MassaMassa12 voltMassaTempPulserKoilTandaFanDiatas adalah ulasan terkait soket CDI Jupiter baiki jupiter lama, jupiter z, maupun jupiter MX. .

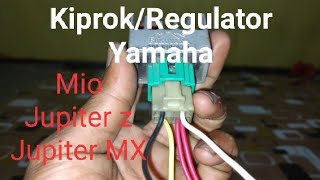

Kiprok Yamaha Jupiter Z Gambar Warna Kabel
Apakah Anda mencari gambar tentang Kiprok Yamaha Jupiter Z Gambar Warna Kabel? Jelajahi koleksi gambar, foto, dan wallpaper kami yang sangat luar biasa. Gambar yang baru selalu diunggah oleh anggota yang aktif setiap harinya, pilih koleksi gambar lainnya dibawah ini sesuai dengan kebutuhan untuk mulai mengunduh gambar.
.
Pengapian Mio lama atau Jupiter z
Pengecekan pengapian Jupiter z atau Mio lama terbilang paling mudah. Ok kali ini yasserspeedshop.com akan membahas kabel pengisian dan jalur pengapian di motor yamaha Mio lama dan Jupiter z.Karena keduanya merupakan 1 pabrikan jenis pengapian pun sama hanya bedaletak komponen nya tersebut.
Berikut jalur kabel pengapian dan pengisian Mio lama dan Jupiter z, mari disimakYang pertama bisa di bahas kabel yang keluar dari spul nya, ada 5 kabel yang keluar dari sana. Kabel ini juga menjadi sumber dari sistem pengapian tersebut, jadi misalnya motor kalian hilang pengapian, kalian harus memastikan ada arus yg keluar dari kabel putih ini. Demikian artikel pembahasan oleh Yasser speed shop.com tentang jalur kelistrikan di motor yamaha Mio lama dan Jupiter z, apabila terdapat kesalahan penulisan mohon beritahu saya ,Dan apabila masih kesulitan bisa bertanya melalui kolom komentar yang tersedia.
.
