Soket Cdi Yamaha. Sistem pengapian pada sepede motor ini terbagi menjadi beberapa elemen kelistrikan yang spesifik seperti spul pengapian, pulser, CDI, koil pengapian dan busi. Sehingga setiap soket CDI motor memiliki beberapa perbedaan. Agar lebih jelas terkati soket CDI motor, berikut ulasan mengenai soket CDI motor untuk semua tipe motor.
Baca Juga : Menarik, Begini Cara Kerja dan Fungsi CDI pada Sepeda MotorCara Membaca Soket CDI MotorKebanyakan pengendara motor kurang tahu cara mengenali dan membaca pin CDI untuk kendaraan bermotor nya dan memahami makna warna kabel CDI motor. Berarti warna kabel terminal CDI motor untuk setiap pabrik motor tidak sama.
.
Pin Soket CDI Yamaha Jupiter MX, Jupiter Z dan Mio
Soket CDI New Mio 2009, New Jupiter Z dan Vega ZRKeterangan pin:Keterangan pin:Koil (kabel orange) Massa (kabel hitam) 12 volt (kabel coklat) Massa (kabel putih - merah) Pulser (kabel putih - biru) Nol#Note: Jika kalian mengaplikasikan CDI Mio lama yang berkode 5TL ke Jupiter MX maka ikutilah soket yang ada di foto nomor 3. Trus jika kalian mengaplikasikan CDI Nouvo yang berkode 5LW ke Jupiter MX maka sama juga mengikuti skema soket pada foto nomor 3, namun pada pin nomor 6 harus diisi dengan massa ya. Karena kalau tidak diisi dengan massa maka CDInya tidak akan berfungsi jika diaplikasikan di Jupiter MX.
.
Cara Paling Mudah Membaca Soket CDI Motor Semua Type
Cara Membaca Soket CDI Motor Semua Type – Kalian pastinya sudah tahukan dengan komponen yang satu yakni CDI?? Dalam hal ini sepeda motor telah menggunakan teknologi CDI, dan jarang sekali ditemukan sepeda motor yang menggunakan sistem platina. Dengan jenis sepeda motor yang ada dan produsen yang banyak jumlahnya. Nah untuk kali kami akan mencoba untuk memberikan panduan bagaimana menentukan soket CDi pada sepeda motor.
Cara Membaca Soket CDI Motor Semua TypeNah berikut ini merupakan cara menentukan soket CDI sepeda kalau begitu simak gambarnya dibawah ini. .
25+ Daftar Soket CDI Berbagai Motor
CDI atau Capacitor Discharge Ignition adalah sebuah komponen yang berperan sangat penting dalam sebuah mesin, yang mana CDI berfungsi untuk mengatur waktu percikan api busi. CDI sendiri dibantu Pulser yang bekerja sebagai sensor posisi piston.
Sinyal dari pulser akan memberi sinyal SCR pada CDI motor yang akan terbuka, sehingga secara otomatis CDI akan menghempaskan arus yang ada di dalam kapasitor. Kali ini saya akan membagikan Soket CDI dari berbagai pabrikan, siapa tahu kalian membutuhkannya maka lihatlah daftar di bawah ini:1.
Honda#A. Honda Karisma 125Keterangan:Koil Massa atau Ground 12 Volt Pulser#B.
Honda Kirana12 Volt Pulser Massa atau Ground Koil#C. Honda Sonic 12512 Volt (+) Pulser Massa atau Ground (-) Koil#D.
Honda Supra Series (Supra Fit, Supra)Massa atau ground (-) Pulser Kunci Kontak Spul Input Koil#E. Honda Mega ProMassa atau Ground Pulser Koil Nol 12 Volt Nol#F.
Soket Honda Tiger 2000Massa atau Ground Pulser Koil Massa atau Ground Spul Kunci Kontak (12 volt)#G. Honda CBR 15012 Volt (+) Pulser Tachometer Massa atau Ground Koil#H. Honda Vario 11012 Volt Starter Pulser Nol Massa Temp Massa F/S Relay Cooke Nol Koil Nol Nol Nol Temp Nol Nol Foot Switch Temp Indikator2.
.
Yamaha New Mio, Vega ZR Dan New Jupiter-Z Jangan Asal Colok
CDI Mio dan New Mio saling tukar. Kejadian seperti ini pernah dialami Sulaeman, pemilik Yamaha Mio lama 2006 asal Bandung.
Dipasangi CDI New Mio (Mio Senyum), kontan begitu kontak di-ON-kan, langsung keluar asap dari CDI. Kalau CDI Mio baru dipasang di Mio lama, ini yang menyababkan keluar asap.
Cara mencegah CDI atau ECU goyangBentuk dan ukuran soket sama antara Mio lama dan New MioKoil Ikut MatiKejadian saling tukar CDI Mio lama dan baru memang bisa berakibat fatal. .
Perbedaan soket CDI Mio lama dengan Mio new ,jangan asal
Januari 01, 2022yasserspeedshop.com __ Banyak kejadian CDI Mio dan New Mio saling tukar. Paling mudahnya , coba perhatikan soket CDI (lihat gambar). Apabila CDI Mio baru dipasang di Mio lama, ini yang menyebabkan keluar asap.
_awas coil motor ikut matiKejadian saling tukar CDI Mio lama dengan Mio baru dapatb berakibat fatal. Ini adalah pengalaman Yasserspeedshop.com paling berharga dan bisa jadikan koreksi agar tidak terulang kembali tertukar posisi soket CDI.
.

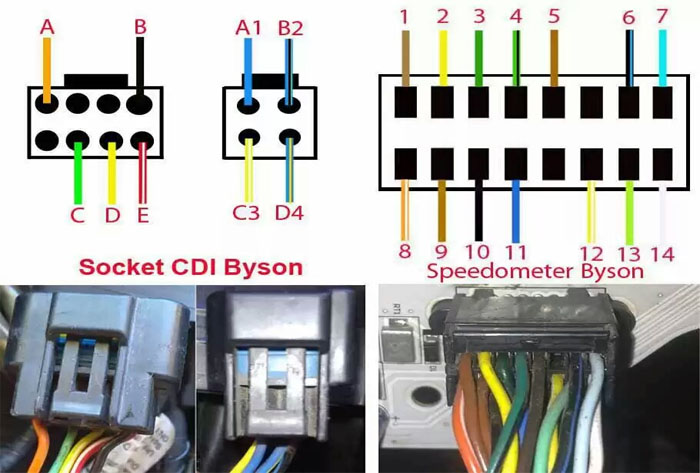

System Kelistrikan pada yamaha byson – yazidhady
Hijau Strip Hitam = Sensor Pelampung5. Hitam Strip Biru = Kabel Sensor Speedo7. Biru = Kabel Sensor Speedo12.
Kuning Strip Putih = Sensor dari CDI13. Kuning Strip Putih = Sensor ke SpeedometerD4. .
Jalur Pin CDI Motor Yamaha
Mio new, Jupiter Z New, Vega ZRKali ini saya akan memberikan arti dari pin CDIyang ada pada sepeda motor yamaha dan memberi tahu pengunjung blog ini fungsi masing - masing pin yang ada di CDI tersebut.Sebenernya apa si fungsi CDI pada motor itu, fungsinya adalah salah satu komponen kelistrikan yang berfungsi untuk mengatur lompatan bunga api yang dikirim dari sinyal pulser.Tetapi dengan seiring berjalannya waktu dan berkembangnya teknologi maka pabrikan semua sepeda motor sudah tidak mengeluarkan sepeda motor yang pengapiannya di atur oleh CDI, karna sudah di ganti kan dengan ECU (Engine Control Unit) atau ECM (Engine Control Module), dimana CDI digunakan untuk sepeda motor yang pengkabutan bahan bakarnya menggunakan karburator sedangkan sekarang sepeda motor yang memakai karburator sudah tidak di produksi lagi dan di gantikan dengan injeksi, dan sepeda motor dengan pengkabut injeksi itulah memakai ECU atau ECM kalau di sepeda motor yang memakai pengkabut karburator yaitu CDI, jadi gantinya CDI yaitu ECU atau ECM.Tetapi masih banyak juga orang yang mencintai sepeda motor dengan pengapian yang di atur oleh CDI, maka dari itu admin akan memberikan sedikit arti dari pin yang ada pada CDI sepeda motor YAMAHA.1. CDI VEGA LAMA 20041. Kabel hitam ke massa motor sasis atau mesin3.
Kabel putih menuju pulser (+), pulser letaknya didalam bak magnet7. Kabel merah menuju pulser (-), pulser letaknya didalam bak magnet5. .
Soket CDI Motor Yamaha Byson
