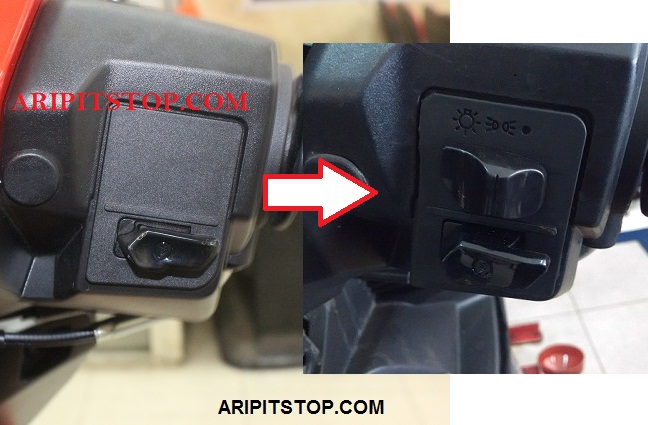

Saklar Vega Zr. Buat yang mau matiin nyala lampu yamaha MX King atau Jupiter MX 150, bisa pakai saklar kanan milik vega ZR. 1.Pertama beli saklar kanan vega zr.
3.Ketiga, lepas saklar kanan MX King kemudian pasang saklar Vega ZRnya,pada saat memasang saklar ini sedikit memotong sudut kiri atas menyesuaikan batok MX King. 4.Keempat, pretelin soket saklar vega zr, ada kabel :Kuning-merah Biru Biru-hitam5.Kelima, menuju saklar kiri MX King, lepas kabel coklat dan kabel biru dari soketnya. Kabel warna biru atau biru-hitam (salah satu saja sama saja) disambungkan ke kabel warna biru di saklar kiri.
.
Susah Cari Saklar Jupiter z Lama, Cari Subtitusinya Saja
Info singkat saja buat kang bro owner jupiter z lama alias masih 110cc atau jupiter 105cc, kemarin ceritanya saya ada keluhan di jupiter z tahun 2005, lampu depannya mati semua setelah dicek ternyata saklar kirinya sudah diganti yang KW. Saklar KW ini ceritanya baru dipasang satu bulan sudah rusak, karena sudah rusak ya harus diganti baru, tapi setelah saya cek stok saklar kiri jupiter z di gudang ternyata kosong, kalau order ke yamaha barang datang dua atau tiga hari baru ada alhasil cari2 subtitusi ternyata bisa pakai saklar vega R 105cc atau bisa juga pakai motor force 1.
karena saklar ini ternyata PNP dengan jupiter z lama 2005 kebawah alias kode 5TP atau 5LM. Setelah dicek dari harga ternyata saklar milik vega r ini jauh lebih murah, untuk saklar kiri jupiter z harganya 220ribu dan untuk saklar vega r atau force 1 cuma 157ribu…hmhmhm lumayan ngirit. Saklar kiri jupiter, jupiter z dibawah 2005, vega r 105cc, force 1 dan crypton bisa saling subtitusi…Menyukai ini: Suka Memuat...
.
Diagram Jalur Kabel Lampu Yamaha ex: Vega ZR
Untuk contoh gambar diagram saya mengambil dari jalur motor yamaha Vega ZR, namun secara umum hampir semua motor yamaha mirip atau sama. Y dan Y/R, kabel ini sebenar nya satu namun berbeda warna, kabel Y ini keluar dari spul penerangan menuju kiprok, namun di cabang menjadi warna Y/R yang tersambung ke saklar lampu. Bu, yaitu kabel lampu kota, jadi setelah saklar di geser, kabel Y/R juga akan memberi arus ke kabel Bu. Bu/Bl, setelah saklar lampu di hidupkan, kabel Y/R akan memberi arus ke kabel Bu/Bl yang akan menuju ke saklar dimmer.
G, adalah kabel lampu dekat, kabel ini akan ada arus jika saklar dimmer di posisi lampu dekat. .
