Letak Sensor Map. Dimana letak sensor MAP? Nah bicara mengenai letak dari MAP sensor, sebenarnya manifold absolute pressure sensor dipasang terpisah dari intake manifold dan menempel pada bagian rumah filter udara dan akan tetap terhubung ke bagian intake manifold dengan menggunakan selang karet. TPS (Throttle Position Sensor) MAP (Manifold Air Pressure) sensor.
Terutama pada sebuah mesin mobil injeksi D-EFI, tepatnya pada sistem pembakaran, terdapat sebuah komponen yang disebut Manifold Absolute Pressure Sensor atau MAP Sensor. Manifold Absolute Pressure (MAP) Sensor memiliki fungsi dalam sistem untuk kontrol elektronik dari konsumsi bahan bakar mesin kendaraan.
.
Fungsi Dan Letak Sensor-Sensor EFI Pada Mobil, Pahami Agar
Adapun Cara Kerja IAT Sensor Silahkan Klik Disini. Adapun Cara Kerja MAP Sensor Silahkan Klik Disini.
Adapun Cara Kerja TPS Sensor Silahkan Klik Disini. Adapun Cara Kerja ECT Atau WTS Sensor Silahkan Klik Disini. Adapun Cara Kerja Oksigen Sensor Silahkan Klik Disini.
.
4 Fungsi Sensor MAP \(Manifold Absolute Pressure\)
Fungsi sensor MAP (Manifold Absolute Pressure) pada mobil ternyata cukup penting. Caranya adalah memanfaatkan selang vakum yang berada di antara sensor MAP dengan intake manifold.
Baca Juga: 4 Fungsi Intake Manifold Mobil Fungsi sensor MAP yang utama adalah mengukur besarnya tekanan udara di dalam intake manifold sistem pembakaran mobil.Caranya adalah memanfaatkan selang vakum yang berada di antara sensor MAP dengan intake manifold. Mendeteksi kondisi kevakuman pada intake manifoldFungsi sensor MAP yang selanjutnya adalah untuk mendeteksi kondisi kevakuman pada intake manifold. Menentukan nilai tahanan silicon chip agar injeksi bahan bakar bisa tetap sesuaiBerikutnya, sensor MAP juga bertugas untuk menentukan nilai tahanan silicon chip. .
Daftar Letak dan Fungsi Sensor pada Mesin EFI Toyota Avzana
IATS (Intake Air Temperature Sensor)Sensor ini berada di air filter bagian depan kiri, sesuai dengan namanya, sensor ini berfungsi sebagai pengukur suhu udara yang masuk, berdasarkan data dari sensor ini ECU akan menentukan jumlah bahan bakar yang akan diinjeksikan berdasarkan suhu yang terbaca, contoh : saat cuaca dingin maka jumlah bahan bakar akan ditambah agar mesin mudah untuk dihidupkan3. TPS / Throttle Position SensorSensor ini terletak pada Throttle Body, sensor ini berfungsi untuk membaca bukaan katup throttle, tentu semakin besar bukaan throttle yang terbaca maka ECU akan memberikan bahan bakar lebih banyak daripada saat bukaan throtlle kecil4. WTS / Water Temperature SensorSensor ini terletak di bagian belakang kepala silinder / cylinder head, dekat rumah thermostat, sensor ini berfungsi mengukur air pendingin sebagai referensi suhu mesin, saat suhu mesin dingin maka bahan bakar yang masuk ke dalam silinder akan ditambah dan berlaku sebaliknya5.
CKP / Crankshaft Position Sensor / Sensor Posisi Poros EngkolSensor ini terletak dekat pulley crankshaft ( depan bawah mesin ), sensor ini berfungsi untuk mendeteksi posisi poros engkol yang nantinya dapat diperoleh data kecepatan putar mesin / RPM ( Rotation per Minute ) dan posisi TMA silinder 16. CMP / Camshaft Position Sensor / Sensor Posisi CamshaftSensor ini terletak di bagian belakang silinderhead bagian atas, sensor ini berfungsi untuk menentukan posisi camshaft yang nantinya dapat diketahui posisi TMA masing masing silinder7.
.
Kenali Sensor Pada Mesin Yang Mengatur Pembakaran
Kenali Sensor Pada Mesin Yang Mengatur PembakaranSalah satu syarat terjadinya pembakaran yang sempurna adalah rasio antara udara dan bahan bakar yang harus ideal. Berikut ini adalah sensor-sensor pada engine yang perlu anda ketahui:Manifold Absolute Pressure Sensor (MAP Sensor)MAP sensor berfungsi membaca tekanan udara di intake manifold. Intake Air Temperature Sensor (IAT Sensor)IAT sensor berfungsi membaca temperature udara yang akan masuk ke ruang bakar. Air Fuel Sensor (A/F Sensor)A/F sensor berfungsi untuk menghitung air fuel ratio.
Camshaft Position Sensor (CMP Sensor)CMP sensor berfungsi untuk mendeteksi posisi titik mati atas (TMA) dari piston. .
Map Sensor Civic Genio( Jalur Kabel Map sensor Honda Civic
Mobil perkotaan jenis small sedan, Toyota Vios gen 3 lansiran 2013 untuk kondisi sekennya kini dijual mulai dari Rp125 jutaan. Harga bekas yang ditawarkan tersebut lebih murah Rp10 jutaan dari pasaran generasi ketiga Honda City yang saat ini dibandrol mulai dari Rp135 jutaan dengan tahun yang sama.
Bermain di segmen yang sama dengan selisih harga bekas Rp10 jutaan, apakah Toyota Vios bisa lebih baik dari Honda City, atau justru sebaliknya? Guna mengetahui perbandingan keduanya, simak ulasan beriEnda 21.10.2022 Baca Lebih .
7 Fungsi Manifold Absolute Pressure Sensor & Efek Jika Rusak
7 Fungsi Manifold Absolute Pressure Sensor & Efek Jika RusakFungsi Manifold Absolute Pressure Sensor – Tingkat perkembangan industri otomotif bisa dikatakan cukup cepat, berbagai macam teknologi baru pun terus bermunculan untuk membuat sebuah kendaraan punya fungsionalitas lebih baik bila dibandingkan dengan jenis kendaraan dulu. Hal ini karena fungsi manifold absolute pressure sensor pada mesin EFI sendiri bisa dikatakan cukup penting, terutama pada sistem pembakaran. Tidak heran jika ada banyak masalah akan timbul ketika kondisi manifold absolute pressure sensor rusak. Apa saja kiranya efek yang akan timbul ketika sensor MAP rusak dan apa sebenarnya fungsi manifold absolute pressure sensor pada kendaraan dengan teknologi EFI?. Letak Manifold Absolute Pressure SensorItulah yang dimaksud dengan Manifold Absolute Pressure Sensor, meski dari penjelasan singkat di atas terdengar cukup sepele. .
Pelajari 11 Sensor EFI dan Fungsinya serta Ketahui Letak
Januari 22, 2021Kali ini kami akan berbagi tentang sensor EFI dan fungsinya. Dan juga memberi tips dimana letak komponen sensor-sensor EFI tersebut.
Sebelum kita membahas tentang sensor EFI, kita sedikit luruskan dulu tentang istilah EFI (Electronic Fuel Injection). Merk selain Toyota umumnya menyebut dengan MPI (Multi Point Injection), PGMFI untuk Honda, EMS (Engine Management System), dllApa fungsi sensor ? Ok, jika sudah mari kita perkenalkan sensor-sensor EFI dan letaknya .
Fungsi dan Posisi Sensor IAT pada Mobil-Teknisimobil.com
Seperti halnya sensor IAT yang memiliki posisi yang berbeda-beda dari satu mobil dengan mobil lainnya. Juga dapat menempel langsung di inlet manifold dan kadang-kadang disebut sensor MAT (Manifold Temp Sensor). Tergabung dengan sensor MAP – Sensor MAP yang dipasang langsung pada inlet manifold mungkin atau mungkin juga tidak terintegrasi dengan sensor IAT.
Tergabung dengan sensor MAF – Konfigurasi beberapa pin mungkin atau mungkin juga tidak menunjukkan sensor IAT terintegrasi. Persyaratan sirkuit minimum untuk Sensor MAF berfungsi adalah 3 dan unit dengan jumlah konfigurasi terminal ini, tidak termasuk sensor IAT. .
Nama Sensor Pada Mobil Avanza, Xenia, Rush dan Terios

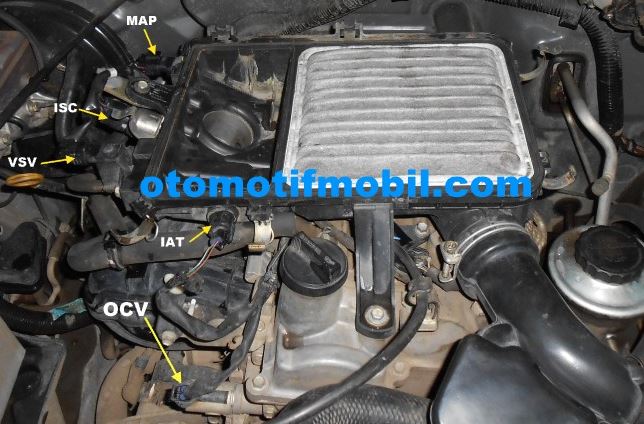

Otomotifmobil.com – Artikel otomotif mobil avanza, xenia, rush dan Terios, mengetahui apa nama-nama sensor dan letak atau posisi sensor-sensor pada mesin Avanza, Xenia, Terios dan Rush. Sistem kerja sudah ditulis silakan kunjungi Artikel Sistem Kerja Map Sensor Pada Mobil Injeksi Tipe D. Gambar Letak Map sensor Avanza,Xenia,Terios dan Rush silakan lihat dibawah ini. CKP Sensor, CKP sensor atau CrankShaft Posision Sensor terletak di bagian depan mesin bagian bawah untuk mendeteksi posisi TOP silinder, silakan lihat contoh Sensor CKP bermasalah, DISINI. Camshaft Sensor, Camshaft sensor berfungsi untuk mendeteksi posisi camshaft, silakan lihat contoh jika sensor cmp rusak DiSINI. Oxygen Sensor, O2 sensor adalah sensor gas buang, sensor oksigen berfungsi untuk mendeteksi oksigen didalam gas buang hasil pembakaran mesin, oksigen sensor terletak di knalpot atau exhaus manifold.
.
