Jalur Pengapian Vega Zr. Pada kesempatan kali ini saya akan memberikan cara untuk meringkas kabel pengapian yang ada pada motor vega zr dan jupiter z new di mana pada kedua jenis motor tersebut mempunyai kesamaan CDI jadi untuk meringkas jalur kabel pengapian untuk kedua jenis motor tersebut saya jadikan satu pada artikel ini.Jika para sahabat pembaca blog setia pribadi saya yang mempunyai salah satu dari kedua jenis motor tersebut yang saya sebutkan di atas tetapi kondisi motornya sudah tidak standar pabrikan atau sudah hancur semua body motornya dan tidak ingin membelikan body motor tersebut dan ingin meringkas kabel-kabelnya dengan cara membuang kabel kelistrikan contohnya seperti kabel-kabel untuk jalur lampu sein, lampu stop, klakson, jalur stater elektrik, dan juga jalur kabel kelistrikan yang menuju ke panel speedometer maka anda tepat sekali telah membaca artikel ini.Di artikel ini saya akan menjelaskan cara meringkas kabel motor tersebut dan yang saya pakai hanyalah untuk jalur kabel pada pengapian dari motor tersebut mulai dari Spull, Aki, Kiprok, CDI, Kemudian koil, dan untuk jalur kelistrikan lainnya saya hilangkan dan yang tersisa hanyalah kelistrikan untuk lampu depan saja karena biasanya kalau di kampung ataupun di desa motor tersebut yang diringkas seperti ini hanya untuk digunakan pergi ke ladang ataupun mencari rumput untuk hewan peliharaannya, dan ditambahkan lampu depan jika mau keluar malam hari untuk pergi ke warung atau ketempat hiburan terdekat karena malas menggunakan motor yang masih bagus karena takut kotor atau hilang saat di parkir tanpa pengawasan yang punya motor tersebut.Langkah awal yang harus anda lakukan adalah membersihkan dahulu kabel-kabel yang masih menempel pada sepeda motor tersebut, dan setelah semua kabel tidak ada kini saatnya untuk memulai perakitan kabel-kabelnya terserah anda mau menggunakan kabel lama atau menggunakan kabel baru, untuk saran saya lebih baik gunakan kabel yang baru saja dikarenakan kabel bawaan motor tersebut biasanya sudah rapuh dan juga jelek apalagi jika harus membongkar bungkus kabel body bawaannya juga repot pastinya juga akan terlihat jelek karena nantinya akan banyak menyambung kabel akibat kabel yang pendek, tetapi jika menggunakan kabel baru pilihlah kabel dengan kualitas yang bagus dan kuat jika kabel tersebut kualitasnya tidak bagus maka akan mudah putus atau rapuh, kabel body banyak dijual di toko sparepart mobil dan toko elektronik dan untuk meringkas pengapian motor dengan cara di atas tidak akan menghabiskan bermeter-meter kabel, belilah enam meter kabel dibagi tiga contohnya dua meter warna hijau, dua meter warna merah dan dua meternya lagi warna hitam, supaya lebih mudah untuk memasangnya atau mengingatnya jika suatu saat terjadi kerusakan pada kabel pengapian motor tersebut dikarenakan kita menggunakan tiga warna kabel.Jika semua alat dan bahan sudah siap saatnya anda merakitnya terserah mau memulai dari mana kalau saya enaknya mulai dari bagian bawah yaitu pada bagian spull, kiprok, aki, cdi, kemudian koil, dan untuk jalur lampu depan saya belakangan, pastikan pemotongan soket pada kiprok dan juga CDI jangan terlalu pendek supaya tidak sulit saat menyambungkan kabelnya.Untuk penjelasan dari skema gambar diatas untuk kabel warna HITAM itu adalah kabel negatif atau kabel massa, jadi sambungkan semua kabel massa dari kiprok, aki, cdi, menjadi satu dan kaitkan ke rangka atau mesin motor, untuk massa koil biasanya sudah menyatu pada besi yang ada lubang bautnya nantinya akan di kaitkan menggunakan dua buah baut ke rangka motor, untuk kabel warna PUTIH yang dari kiprok itu sambungkan ke kabel PUTIH yang ada pada spull motor, kabel warna KUNING pada kiprok sambungkan ke kabel KUNING yang ada pada spull motor dan sambungkan juga ke jalur lampu depan, kabel warna merah dari kiprok sambungkan ke kunci kontak dan aki motor, tetapi sebelum menuju ke aki motor sebaiknya di beri tambahan sekring supaya jika terjadi konsleting kabel-kabelnya aki tidak rusak karena ada sekring pengamannya.Selanjutnya kabel Warna COKLAT yang dari kunci kontak sambungkan ke CDI itu adalah kabel arus positif untuk CDI, kabel warna ORANGE dari CDI sambungkan ke KOIL itu adalah output dari CDI yang menuju KOIL, kabel warna MERAH dari CDI itu adalah kabel negatif atau massa PULSER, dan kabel warna PUTIH dari CDI itu adalah kabel positif PULSER, letak pulser berada di dalam bak magnet motor, untuk kabel massa dari lampu depan bisa juga di kaitkan pada setang motor atau rangka motor pada bagian depan supaya tidak terlalu banyak menggunakan kabel jika kabel massa lampu di jadikan satu dengan massa kiprok,cdi, dan aki.Cek ulang sambungan jalur kabel-kabelnya sebelum melakukan pengetesan untuk menghidupkan mesin motor, jika semua sudah benar seperti skema gambar saatnya coba hidupkan mesin motor tersebut, jika berhasil saatnya untuk menutup setiap sambungan kabel menggunakan isolasi, dan pastikan setiap sambungan kabel tidak ada yang kendor dan tersambung dengan kuat, kini saatnya merapikan ka .
Yamaha Vega ZR hilang pengapian , ternyata ini penyebabnya
"(Setelah di cek ternyata tidak terjadi percikan bunga api)"Melihat hal itu bisa di katakan Vega ZR ini mengalami hilang pengapian, karena bahan bakar tersedia lancar dan cek kompresi pun bagus. Untuk persamaan CDI pada motor vega ZR ini bisa memakai pada Yamaha Mio new, Jupiter z new robot atau biasanya terdapat kode 5D9 atau 28D. Rangkaian pengapian Vega ZR. Warna kabel CDI Vega ZR. Kode CDI Vega ZR. .
Rangkaian Kabel Vega Zr
Bocil Tips Fullwave Yamaha Vega ZrBocil Tips Fullwave Yamaha Vega ZrMembuat Lampu Vega Zr Jadi Terang Tegeanblog ComTts Auto Speed Share Sebagian Wiring Diagram Skema KabelMeringkas Kabel Motor Mio Vega R Dan Jupiter Z ServismotorDiagram Rangkaian Kabel Pada MotorRangkaian Jalur Pengapian Dan Penerangan Vega Lama CriptonModif Klakson Vega Zr Pake Standar Megison Ajiiib GanRangkaian Jalur Pengapian Dan Penerangan Vega Lama CriptonAwas Cdi Mio Smile Dan Mio Sporty Beda Karismahideung SCara Merangkai Sistem Pengapian Dc Tanpa Menggunakan AkiCara Manual Periksa Vega Zr Hilang Pengapian Ke BusiKabel Body Vega Zr 5d9 Original YamahaFull Wave KaskusRangkaian Alarm V12 Motor Vega ZrJawaban Tentang Pertanyaan Cdi Motor Eyuana ComVega Zr Hilang Pengapian Riwano Motor Pengapian Vega ZrVega Zr Standar Kelistrikan Ngadat YoutubeMembuat Lampu Vega Zr Jadi Terang Tegeanblog ComCara Merangkai Sistem Pengapian Dc Tanpa Menggunakan AkiHowto Memasang Relay Untuk Lampu Motor Do ShareInilah Warna Kabel Kiprok Beserta Fungsinya Elevenia BlogKabel Body Vega Zr 5d9 Original YamahaServis Kabel Lampu Jupiter Z Lama YoutubeMembaca Jalur Kabel Pengapian Dan Soket Cdi Untuk SemuaMembuat Jalur Stater Elektrik Sepeda Motor ServismotorMembaca Jalur Kabel Pengapian Dan Soket Cdi Untuk SemuaWarna Kabel Soket Cdi Semua Motor Lengkap OtosaeRahasia Menghidupkan Motor Tanpa Kunci Kontak Anda Pun BisaJual Kabel Massa Ke Aki Wire Minus Lead 3d91 Vega Zr 5d9 H2116 00 Kota Surabaya Yamaha Accessories TokopediaCara Paling Mudah Membaca Soket Cdi Motor Semua TypeCara Menyambung Kabel Rpm Meter TachometerVega Zr Rasa Mega Pro Siboen TutorCara Merangkai Kabel Body F1zr Vega Lama CryptonHowto Memasang Relay Untuk Lampu Motor Do ShareJual Rangka Vega Zr Yamaha Udah Rebah Drag Di Lapak Dit Speed Motor Shop AdityaaliefJual Kabel Body Bodi Vega Zr 5d9 Kota Banjarmasin Ajp Banjarbaru TokopediaSaklar Kiri F1zr F1 Vega R Switch 10 Kabel Tombol Klakson Sen Lampu Dim Choke Lokal YamahaJalur Kabel Pengapian Yamaha Vega Zr By Kum3nKumpulan Gambar Wiring Diagram Sepeda Motor TerlengkapRangkaian Alarm V12 Motor Vega ZrPenjelasan Bengkel Soal Kiprok Pengubah Arus Ac Ke DcBegini Cara Ubah Kelistrikan Motor Dari Ac Ke Dc Cuma ModalArti Warna Kabel Kelistrikan Motor Honda Yamaha Suzuki DanMengenal Beberapa Warna Kabel Dan Fungsinya Pada MotorMatiin Lampu Aho Yamaha Mx King Pakai Saklar Vega Zr SajaPenjelasan Bengkel Soal Kiprok Pengubah Arus Ac Ke DcMio Mx Wiring Diagram Sporty Mio Wiring Diagram Yamaha MioArti Warna Kabel Kelistrikan Motor Honda Yamaha Suzuki DanMemahami Regulator Rectifier Kamat BlogMembuat Lampu Vega Zr Jadi Terang Tegeanblog ComJual Kabel Body Vega Zr Kab Tangerang Shirley Jaya Motor 2 TokopediaCara Menyambung Kabel Rpm Meter TachometerJual Produk Kabel Body Vega R Murah Dan Terlengkap BukalapakCdi FacebookInilah Warna Kabel Kiprok Beserta Fungsinya Elevenia BlogCara Merangkai Kabel Body F1zr Vega Lama CryptonOchid85 Pasang Lampu Led Tanpa Harus Bongkar KiprokTips Motor Bikin Pengapian Total Loss Di Motor Liaran Dan27 Kumpulan Modifikasi Vega R 2020 TerbaikPasang Lampu Led Di Motor Perhatikan Dulu KelistrikannyaMeringkas Kabel Motor ServismotorBuku Panduan Cdi Brt27 Kumpulan Modifikasi Vega R 2020 TerbaikMatiin Lampu Aho Yamaha Mx King Pakai Saklar Vega Zr SajaPelajari Efek Kiprok Sepeda Motor Kalau RusakWarna Kabel Kiprok Semua Motor Lengkap Dengan Fungsinya OtosaeBagi Yang Belum Tahu Ini Bedanya Sistem Kelistrikan Ac DanRegulator Vega R New Jupiter Z Vega Zr StrKabel Spedo Meter Jupiter Mx New Kabel Sepedo Jupiter Z Kabel Spedo Vega R Kabel Spedo Vega ZrCara Buat Pengapian Total Los Praktek Sampai Jadi KelistrikanMempelajari Warna Kabel F1 Zr Caltex Spesial Edition ByYamaha Vega R Dan Dosa Yang Menyertainya Mojok CoBikin Sendiri Rangkaian Lampu Led Untuk Lampu Rem Motor 3Arti Warna Kabel Kiprok Motor Honda Yamaha SuzukiRangkaian Alarm V12 Motor Vega ZrJawaban Tentang Pertanyaan Cdi Motor Eyuana ComCara Menyambung Kabel Rpm Meter TachometerJual Kabel Body Vega Zr 5d9 Original Copotan Wire Harness Assy Jakarta Barat Bajuku2 TokopediaHarga Yamaha Vega Force Review Spesifikasi GambarKaret Atau Grommet Body Body Cover Frame Atau Rangka YamahaPin Cdi Motor Yamaha Terlengkap ServismotorBikin Sendiri Rangkaian Lampu Led Untuk Lampu Rem Motor 3Jual Takayama Cdi For Yamaha Vega Zr Jupiter Z 2010 Murah27 Kumpulan Modifikasi Vega R 2020 TerbaikArti Warna Kabel Kelistrikan Motor Honda Yamaha Suzuki DanDaftar Harga Spare Part Yamaha F1zrVega Zr Terbaru Mulai Dipasarkan Radarcirebon ComBuku Panduan Cdi BrtMatiin Lampu Aho Yamaha Mx King Pakai Saklar Vega Zr SajaArti Warna Kabel Kelistrikan Sepeda MotorStarter Elektrik Motor Tidak Berfungsi Mungkin IniDoc Trik Adra Mat Academia EduLampu Sein Error Setelah Ganti Model Led Coba Cek FlasherCara Mengganti Kelistrikan Ac Menjadi Dc Pada MotorTips Atasi Lampu Utama Motor Mati Cek Kabel Bodi Autos IdRahasia Menghidupkan Motor Tanpa Kunci Kontak Anda Pun BisaJalur Kabel Pengapian Yamaha Vega Zr By Kum3nBegini Caranya Mem .
Penyebab dan Cara Mengatasi Yamaha Vega R Hilang Pengapian

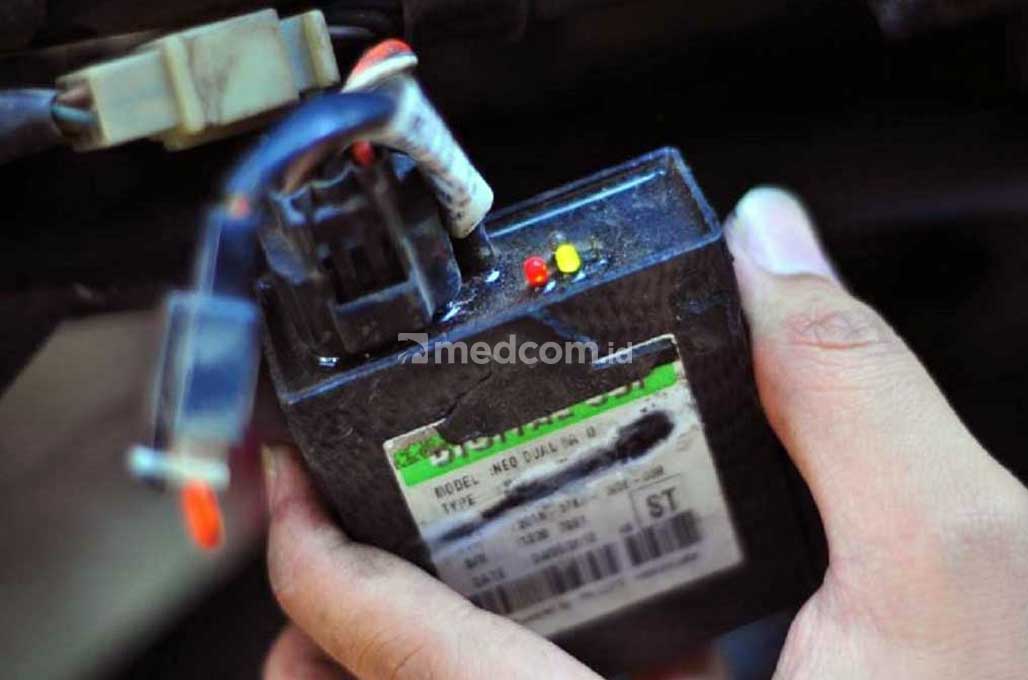

HappyInspireConfuseSad(UDA)Banyak hal yang menyebabkan sepeda motor mogok di jalan. Untuk mencari biang keladi hilangnya api, harus mendeteksi satu per satu komponen pengapian motor, mulai dari busi, koil, CDI, sepul, aki dan lainnya. Jika percikan apinya merah, ganti dengan busi baru sesuai spesifikasi motor.Lalu cek koil, dimana umumnya koil standar motor jarang ada yang rusak. "Perhatikan kabel positif koil karena bisa saja terlepas atau putus," saran Yosie.Berikutnya adalah CDI, komponen ini adalah otaknya sistem pengapian.
Sama halnya dengan koil, CDI bawaan sepeda motor jarang rusak kecuali korsleting atau sudah diganti dengan CDI aftermarket. .
Cara Merangkai sistem pengapian DC tanpa menggunakan aki
Pertama anda periksa dahulu kabel pengisian dan kabel penerangan pada generator / spul, kabel tersebut akan menuju ke kiprok maka anda bisa memeriksa nya dari soket kiprok. Selanjutnya jika kabel kuning dan putih sudah di pastikan ada tegangan nya lalu sambung kabel tersebut ke pin kiprok.
Untuk kabel coklat input arus CDI kita ambil kan kabel merah dari pin kiprok. Pengapian motor dengan cdi dc, sudah bisa dipastikan bahwa aki motor merupakan sumber daya yang dibutuhkan agar cdi dapat bekerja normal dan maximal.tanpa aki pun motor dengan cdi dc tetap bisa menyala selama kiprok masih bekerja dengan baik, akan tetapi tegangan atau volt daya yang diterima cdi tidak stabil tergantung dengan tingginya gas / rpm, dan hal ini dapat mempengaruhi kerja cdi, sumber daya DC yang tidak stabil dapat mempengaruhi kerja cdi juga dapat merusak cdi.Nah Jika aki / battery menjadi sumber pengapian maka lain halnya dengan yang saya temui ini.
Tetapi sebenarnya saya tidak menyarankan mengubah sistem pengapian dc seperti ini, lebih bagusnya anda normalkan jalur-jalur yang sudah di tentukan.Bagaimana apa anda bingung dengan penjelasan kum3n.com untuk merangkai sistem pengapian DC tanpa aki. .
Cara Kerja Sistem Pengapian Sepeda Motor Yamaha Vega R
Syaiful Imam Mahdi , 5250306519 (2011) Cara Kerja Sistem Pengapian Sepeda Motor Yamaha Vega R. Under Graduates thesis, Universitas Negeri Semarang. Preview PDF (Cara Kerja Sistem Pengapian Sepeda Motor Yamaha Vega R) - Published VersionDownload (2MB) | PreviewAbstractTujuan yang ingin dicapai dalam penyusunan laporan tugas akhir ini adalah mengetahui cara kerja, mendiaknosa kerusakan dan cara perbaikan sistem pengapian sepeda motor Yamaha Vega R.
Secara umum kelistrikan pada sepeda motor terdiri dari sistem pengapian, sistem pengisisan dan kelistrikan body. Metode yang digunakan dalam penyusunan laporan ini menggunakan metode praktik yaitu dengan cara praktik secara langsung dan metode literatur yaitu dengan mengumpulkan buku - buku yang berkaitan denga sistem pengapian sepeda motor, keuntungan dengan adanya pengapian pada sepeda motor adalah mengubah energi kimia menjadi energi panas dengan cara membakar campuran bahan bakar dan udara untuk mengerakan torak dari TMA ke TMB yang gerakan tersebut diubah menjadi gerak rotasi pada poros engkol untuk menggerakan sepeda motor dan komponen - komponen lainya, komponen - komponen pada sistem pengapian sepeda motor meliputi generator AC, coil pulser (pick up coil), CDI (capasitor discarge ignition), Coil pengapian (ignition coil), kabel tegangan tinggi, busi (spark plug). Pengapian berasal dari generator AC yang menghasilkan arus listrik untuk di induksikan di coil pengapian melalui CDI dan penyensoran coil pulser untuk memercikan bunga api pada busi. Kerusakan yang sering terjadi padab sistem pengapian antara lain : hubungan singkan atara jaringan - jaringan kabel, konektor kendor, spesifikasi ukuran komponen sistem pengapian sudah melebihi batas standar, busi kotor. .
Diagram Jalur Kabel Lampu Yamaha ex: Vega ZR
Untuk contoh gambar diagram saya mengambil dari jalur motor yamaha Vega ZR, namun secara umum hampir semua motor yamaha mirip atau sama. Y dan Y/R, kabel ini sebenar nya satu namun berbeda warna, kabel Y ini keluar dari spul penerangan menuju kiprok, namun di cabang menjadi warna Y/R yang tersambung ke saklar lampu.
Bu, yaitu kabel lampu kota, jadi setelah saklar di geser, kabel Y/R juga akan memberi arus ke kabel Bu. Bu/Bl, setelah saklar lampu di hidupkan, kabel Y/R akan memberi arus ke kabel Bu/Bl yang akan menuju ke saklar dimmer. G, adalah kabel lampu dekat, kabel ini akan ada arus jika saklar dimmer di posisi lampu dekat.
.
Jalur Pengapian Motor Mio
Jalur kelistrikan power suplay ecu mio m3, fuel pump mio m3, jalur kelistrikan pengapian mio m3, jalur kelistrikan sensor tps mio pada saat stater motor matic hampir smuanya menggunakan safety, yaitu arus yang menuju ke bendik atau relay akan terputus skema jalur kiprok mio m3 kiprok mio m3 ada 4 pin kiprok dan 3 warna. Pengapian motor injeksi blogspot com skema pengapian motor injeksi yang kita gambar ini adalah cuplikan skema kelistrikan dari wiring diagram kelistrikan pada manual motor yamaha mio j ini sengaja kita cuplik khusus sistem pengapian injeksi saja agar lebih memudahkan untuk mencari atau merunut kerusakan terkait.
Skema kabel ecu mio j, soket kiprok mio soul gt, warna kabel ecu mio j, jalur kabel ecu mio j, kiprok mio j mati, kiprok mio j bermasalah, warna kabel mio soul gt, pengapian mio j hilang, konsep 29 skema kelistrikan motor mio j paling modern dan nyaman, skema listrik. Cek Harga: JALUR PENGAPIAN YAMAHA MIO YouTube di Shopee.co.id | BliBli.com | Lazada.co.id Jalur kelistrikan power suplay ecu mio m3, fuel pump mio m3, jalur kelistrikan pengapian mio m3, jalur kelistrikan sensor tps mio pada saat stater motor matic hampir smuanya menggunakan safety, yaitu arus yang menuju ke bendik atau relay akan terputus skema jalur kiprok mio m3 kiprok mio m3 ada 4 pin kiprok dan 3 warna.
Cek Harga: Skema Kabel Yamaha Mio Terupdate & Terkini Gambar Skema di Shopee.co.id | BliBli.com | Lazada.co.id BACA JUGA Merk Alarm Motor Yang Paling Bagus Untuk penjelasan dari gambar di atas mengenai jalur kelistrikan yamaha mio, sebagai berikut: Meringkas kabel motor mio, vega r dan jupiter z.Cek Harga: Meringkas Kabel Body Jupiter Z KABELIAU di Shopee.co.id | BliBli.com | Lazada.co.id Pengapian motor injeksi blogspot com skema pengapian motor injeksi yang kita gambar ini adalah cuplikan skema kelistrikan dari wiring diagram kelistrikan pada manual motor yamaha mio j ini sengaja kita cuplik khusus sistem pengapian injeksi saja agar lebih memudahkan untuk mencari atau merunut kerusakan terkait. .
Jalur kabel pengapian yamaha Vega new
Note : perbedaan fungsi kabel warna putih karena di situ ada 2, kabel putih pengisian akan mengeluarkan arus yang lebih besar dari pada putih pulser, lebih mudah nya, kabel putih pengisian akan mengeluarkan percikan api saat di gesekan ke body sambil di stater. Sedangkan putih pulser tidak. Tambahan :Jika pengapian DC seperti ini tanpa menggunakan aki, rangkaian nya yaitu kabel merah dari kiprok bisa kita langsungkan ke kabel coklat CDI. Assalamualaikum wr.wb.Selamat malam, jumpa lagi dengan saya, yang pastinya akan membahas tentang teknik sepeda motor pastinya.Pada kesempatan ini kita akan membahas jalur sistem pengapian di motor yamaha vega new / vega latin.Seperti biasanya, saya akan memberikan sebuah gambar diagram agar lebih mudah di mengerti.
Jadi apabila aki sering drop, bisa jadi karena kabel putih ini putus, atau munkin karena spul pengisian nya lemah.Y "kuning" Kabel spul penerangan, kabel ini juga akan menuju ke kiprok dan di cabang ke saklar lampu. .
Membaca Jalur Kabel Pengapian dan Soket CDI Untuk Semua
Cara membaca jalur kabel soket CDI untuk semua jenis motor termasuk Honda, Yamaha, Suzuki dan Kawasaki adalah merek kendaraan bermotor roda 2 yang paling umum dimiliki oleh masyarakat Indonesia sehingga tips ini akan lebih bermanfaat. Macam dan jenis CDI pada sistem pengapian motorTerdapat 2 macam CDI yang sudah menjadi komponen vital pada sitem kelistrikan motor yaitu sistem pengapian CDI AC (Alternating Current) dan sistem pengapian CDI DC (Direct Current).
Untuk dapat mengetahui jenis apa CDI masing masing motor maka harus dilakukan pemeriksaan terhadap jalur kabel soket CDI itu sendiri karena setiap pabrikan motor menerapkan kententuan warna jalur kabel yang berbeda. Warna kabel soket CDI beserta jalurnyaBerikut ini adalah data sistem kelistrikan motor khususnya pada bagian jalur CDI untuk merek Honda, Yamaha, Suzuki dan Kawaski berdasarkan warna kabelnya.
Soket dan jalur kabel CDI motor HondaData yang diberikan ini termasuk untuk jenis motor honda keluaran terbaru termasuk motor matic maupun lainnya yaitu Beat, Vario, Grand, Tiger, Karisma beserta generasinya. .
