Jalur Kabel Rx King. Uraian jalur kabel pengapian RX king. Uraian jalur kabel pengisian di RX king. R = merah.Bl/R "hitam/merah" dari spul menuju Cdi, berfungsi sebagai input arus untuk menghidupkan pengapian, jadi kabel ini jika kita test dengan avometer ada arus ACV nya.W/G "putih/hijau" dari spul yang menuju ke CDi berfungsi sebagai kabel pulser (+). yang seperti umumnya di motor yamaha.Gr "abu-abu" kabel ini berfungsi sebagai kabel netral yang menuju ke lampu netral.W "putih" seperti pada umumnya di motor yamaha kabel putih dari spul yang menuju ke kiprok berfungsi sebagai kabel pengisian.R "merah" kabel ini dari Positif (+) Aki menuju kiprok.Y/R "kuning/merah" kabel dari spul ini menuju kiprok berfungsi sebagai kabel lampu penerangan.Untuk posisi kiprok yamaha bisa baca di artikel warna kabel kiprok dan funsinya.
Nah itulah penjelasan kabel spul, Cdi dan kiprok di motor yamaha RX king.Semoga bermanfaat. .
Jalur Kiprok RX King : 4 Kabel Dan Ulasannya
Jalur Kiprok RX King – Kiprok RX king jadi penting untuk di kenali supaya bisa melakukan bermacam modifikasi. Jalur Kiprok RX KingApabila dicermati, dalam gambar di atas secara simpel menerangkan jalur kiprok RX king, dengan jaringan langsung ke arah aki 12 volt dan spul motornya.
Kabel Warna HitamKabel warna hitam pada soket kiprok rx king memberikan indikasi sebagai terminal kabel massa atau ground. Kabel Warna PutihSementara label warna putih pada soket kiprok rx king memberikan indikasi sebagai terminal kabel charging aki 12 volt.
Biasanya beberapa teknisi motor sering kali tidak memakai kiprok pada motor rx king, arah nya supaya mereka bisa menunggangi motor rx king dengan pergerakan cepat. .
Rangkaian Kabel Rx King
Diagram Jalur Pengapian Dan Pengisian Di Yamaha Rx KingDiagram Jalur Pengapian Dan Pengisian Di Yamaha Rx KingRakit Kabel Bodi Body Simple Motor Rx King Rx S Rx K Lampu Dc Skema Gambar Pengapian Tetap AcDiagram Rangkaian Kabel Pada MotorSolusi Terang Lampu Rx King Mu Motor JadulmuModifikasi Kelistrikan Yamaha Rx King Jadi 12 VSkema Asli Cdi Rx King Radiogobank S BlogKelistrikan Jalur Lampu Rx King Siboen TutorJiwakingers Cara Memahami Skema Dan Rangkaian Cdi Rx KingKabel Body Rx King 1998 2003 3ka H2590 20 Asli Yamaha AutoYamaha Rx135 Wiring DiagramArti Warna Kabel Cdi Yamaha Rx King Jalur Kabel Cdi Rx KingFullwaving Kawasaki Ninja 150r KotskCara Membuat Rangkaian Instalasi Lampu Sein Motor ServismotorMeringkas Kabel Motor ServismotorYamaha Rx135 Wiring DiagramSkema Lampu Sein Sen Riting Rihting Untuk Yamaha Rx King Dan Yamaha Lainnya Motor LainnyaRangkaian Dan Cara Memasang Klakson Keong Di Motor Ex BeatBuku Panduan Cdi BrtKabel Jalur Kelistrikan Rx King Siboen TutorUntitled 1 JpgJual Kabel Body Rx King 1995 1996 Asli Yamaha Kota Bogor Radjawali Motor TokopediaSolusi Battery Cara Mudah Membuat Booster Kiprok Pengisian AkiTernyata Spul Yamaha Rx King Cuma Sebesar Jari Bisa PakaiKabel Body Rx King 1998 2003 3ka H2590 20 Asli Yamaha AutoJual Kabel Body Wire Harness Rx King Rxking Rx K 1997 3ka H2590 10 Kota Bandung Lucky Jaya Motor TokopediaJual Produk Kabel Soket Speedometer Rx King Murah DanModifikasi Kelistrikan Yamaha Rx King Jadi 12 VJuragan Obeng Modifikasi Motor 15 Cara Pasang Kiprok RxArti Warna Kabel Spul Pulser Rx King Rxs YoutubeMau Bikin Lampu Depan Yamaha Rx King Makin Terang CaranyaNew Baut Dudukan Belakang Blok Mesin Ke Rangka Rx King Rxk Asli Yamaha Best SellerInilah Warna Kabel Kiprok Beserta Fungsinya Elevenia BlogCara Menyambung Kabel Rpm Meter TachometerJiwakingers Cara Memahami Skema Dan Rangkaian Cdi Rx KingRangkaian Kiprok Rx King Rangkaian ElektronikaInilah Warna Kabel Kiprok Beserta Fungsinya Elevenia BlogHah Restorasi Rx King Bisa Tembus Rp 20 Jutaan Gridoto ComJalur Cdi Rx King Siboen TutorTarikan Rx King Melambat Cek 5 Komponen Ini OtomotifLink Link Diskusi Ane Dan Link2 Di Kaskus Co Id PengecekanJalur Kabel Body Motor Gl Max Pro Series Neotech JalurRx King Cobra 88 Motorbikes On CarousellFullwaving Kawasaki Ninja 150r KotskJual Produk Kabel Body Rx King Murah Dan Terlengkap BukalapakPdf Seting Kiprok Rxking Rudy Ef Academia EduDiagram Jalur Pengapian Dan Pengisian Di Yamaha Rx KingDaftar Harga Sparepart Yamaha Rx KingYamaha Genuine Parts Kabel Tali Gas Motor For Yamaha Rx KingSerba Murah S8r Relay Set Klakson Lengkap Relay Kabel Soket Skun Sekering Untuk 2 Klakson MurIni Dia Cara Pasang Electric Starter Di Rx King BisaCara Menyambung Kabel Rpm Meter TachometerBikin Sendiri Rangkaian Lampu Led Untuk Lampu Rem Motor 3Rubah Tampilan Yamaha Rx Spesial Jadi Rx King NakacustomCara Membuat Rangkaian Klakson Dua Bunyi Kendali Saklar HiTcn Cyber Tricoin Macam Warna Kabel Body Sepeda MotorSerba Serbi Rx King Sang Raja Sepeda Motor 2 Tak OtomotifCara Simpel Namun Ampuh Memperbesar Pengapian Pada Motor RxJual Socket Soket Kiprok Regulator 4 Kabel Pin Rx King Rxz Scorpio Z Rx S Jakarta Barat Mekar Seller TokopediaTips Motor Kabel Fitting Bikin Lampu Depan Mati Mulu YaBedanya Yamaha Rx King Cobra Dan Rx King Master SatunyaNouvoku Pasang Saklar Lampu Rx King Vixion Buat FacebookBuku Panduan Cdi BrtBelum Banyak Yang Tahu Yamaha Rx King Keluar 2 Versi IniMotor Plus Magazine Ed 1032 December 2018 Gramedia DigitalKelistrikan Motor Lampu Sen Lampu Sein Rx King WwwRangkaian Relay Pada Klakson Motor Lampu Tenaga SuryaPerawatan Yamaha Rx King Nggak Ribet Dan Bisa Dilakukan SendiriRx King Cobra 88 Motorbikes On CarousellSaklar Kiri Rx K King Rx S Switch Tombol Lampu Sen Sein Bukan OriginalArti Warna Kabel Sepeda Motor 1 Honda Yamaha Rx KingWarna Kabel Dan Cdi Motor Anda Eyuana ComBikin Sendiri Rangkaian Lampu Led Untuk Lampu Rem Motor 3Kabel Body Wire Harness Kabel Rangka Yamaha Rx King Tua Tahun Rendah Lama 1tr Ori Nos YgpCara Modifikasi Rx King Kencang Tapi Irit Untuk BalapanWarna Kabel Dan Cdi Motor Anda Eyuana ComBaut Rangka Mesin Rx King Bagian BawahPasang Kabel Body Rx King 2002 YoutubeMerawat Yamaha Rx King Perhatikan IniPenjelasan Bengkel Soal Kiprok Pengubah Arus Ac Ke DcCara Menyambung Kabel Rpm Meter TachometerRahasia Menghidupkan Motor Tanpa Kunci Kontak Anda Pun BisaMerawat Yamaha Rx King Perhatikan IniFrame Sasis Rangka Rx King New Original Copotan 2004 NormalIni Dia Cara Pasang Electric Starter Di Rx King BisaRx King Biar Tambah Ngacir Bfi Finance Gadai Bpkb MobilKatalog Spare Part Yamaha Rx KingWiring Diagram Spido Hi Bro New Vixion LightingTerjual Yamaha Rx King Master Thn 97 Tangan Pertama Kondisi Super Istimewa Siap GassssKomponen Ini Incaran Pengguna Motor Yamaha Rx King HarganyaYamaha Rx King Motor Buas Tapi Sensitif Begini CaraRubah Tampilan Yamaha Rx Spesial Jadi Rx King NakacustomSaklar Kiri Rx K King Rx S Switch Tombol Lampu Sen Sein Bukan OriginalYamaha Yt115 Mobil Motor LamaBuk .
4 Jalur Kiprok RX King Yang Wajib Diketahui Anak Motor
Duniamasa.com – Jalur kiprok RX king menjadi penting untuk Anda ketahui agar bisa melakukan berbagai modifikasi pada motor Yamaha RX King kesayangan Anda. Baca Juga: Cara Membaca Pin Soket CDI Motor HondaJalur Kiprok RX KingDalam gambar di atas, secara sederhana menjelaskan jalur kiprok RX king, dengan koneksi langsung menuju aki 12 volt dan spul motornya. Umumnya para mekanik motor sering sekali tidak menggunakan kiprok pada motor rx king, tujuan nya agar mereka dapat mengendarai motor rx king dengan laju cepat. Sebagai informasi tambahan, saat Anda melepas komponen kiprok dari motor rx king, maka respon tarikan motor akan lebih cepat, karena tidak ada lagi batasan atau penyearah lagi menuju CDI motor rx king, namun hal ini cukup berbahaya dan sangat bersiko. Saat terjadi over current, pengapian ke motor rx king dapat berhenti dan motor pun akan mogok di tempat. .
Jalur pengapian Yamaha RX king , yuk di simak
Rangkaian sistem pengapian yamaha rx king adalah sebuah sistem pengapian yang menggunakan arus ac pada pengapian rx king di lengkapi dengan spul cdi koil. Untuk lebih jelasnya bisa disimak diagram gambar berikut ,Rangkaian sistem pengapian ini untuk memudahkan kita menganalisa bisa dimulai dari CDI.
Dimana CDI RX king ini terdapat 5 bagian kabel yang berbeda2 tujuannya ;_kabel merah hitam merupakan jalur dari CDI menuju spull pengapian_kabel merah putih adalah kabel CDI tersambung ke pulser yang terdapat di bak magnet berfungsi mengirim sinyal pengapian menuju CDI__kabel warna hitam adalah kabel ground atau massa. _kabel Oren merupakan kabel dari CDI menuju Coil untuk mengalirnya arus pengapian yang nantinya akan di naikkan tegangan arus nya oleh coil__Dan yang terakhir kabel hitam putih , kabel tersebut merupakan kabel yang mengarah ke kunci kontak , yang berguna untuk mematikan mesin,Gimana sudah mengerti kan sekarang , apabila sudah memahami jalurnya , saya kira tidak akan mengalami kesulitan saat kita dihadapkan masalah pengapian Yamaha RX king satu ini . Mungkin cukup sekian ulasan iniTerimakasih , semoga bermanfaatEditorYasser speed shop .
Jalur Kabel Cdi Rx King – Otosection
Diagram Jalur Pengapian Dan Pengisian Di Yamaha Rx King Kum3n Com #cdi #rxking #jalurkabelcdirxkingcdicdi accdi rx kingcdi rx king newjalur kabel cdijalur kabel cdi rx kingjalur kabel cdi rx king newjalur kabel cdi rx king. Kelistrikan rx spesial, wiring diagram rx king, kabel spul rx king, jalur kabel holder kiri rx king, warna kabel cdi rx king 5 kabel, .
poin pembahasan terbaru skema kelistrikan motor rx king, skema listrik adalah : kelistrikan rx spesial, kabel spul rx king, jalur kabel holder kiri rx king, wiring diagram rx king, warna kabel cdi rx king 5 kabel, jalur cdi rx king 4 kabel, perbedaan kabel body rx king lama dan baru, merubah. chanel ini berisi konten tutorial otomotif skema cdi rx king jalur kabel cdi rx king warna kabel cdi rx king cdi rx king cdi rx spesial cdi rx king new jalur cdi rx king new cdirxking #jalurkabelrxking.
channel ucsq5rpwdrwbwrxa2drjkerg terima kasih banyak untuk seluruh kawan kawan jalurcdirxking#cdirxking#warnakabelcdiking sahabat dimanapun anda berada pada vidio kali ini ttg jalur cdi rx king 5 cdi #rxking #jalurkabelcdirxking cdi cdi ac cdi rx king cdi rx king new jalur kabel cdi jalur kabel cdi rx king jalur kabel cdi rx king video ini menayangkan tutorial cara membaca kabel pada cdi rx king. .
Arti Warna Kabel CDI Yamaha RX King (Jalur Kabel CDI RX King
Yamaha RX king memanglah motor tua yang menggunakan mesin dengan teknologi 2 stroke atau 2 langkah, mesin jenis ini memiliki tenaga yang sangat buas dibandingkan dengan motor bertipe 4 tak, karena setiap 2 langkah/dua putaran kruk as mesin ini mendapatkan 1x tenaga ledakan, sedangkan untuk motor 4 tak kruk as harus berputar 4x dan baru mendapat 1x ledakan tenaga, dan CDI yang di gunakan pada Yamaha RX King ini masih berjenis ac, menggunakan kabel bersoket, dengan berbagai macam warna, dan setiap warna memiliki fungsi yang berbeda, oke dibawah ini adalah skema jalur pemasangan cdi rx king berdasarkan warna kabel. Jalur Kabel CDI RX KingOrange : Jalur ke koil. : Jalur ke koil.
Hitam : Jalur ke Massa atau tempel ke rangkaHitam – putih : Jalur ke Kunci kontak, setelah itu tersisa 1 kabel lagi pada kontak, sambung saja ke massa: Jalur ke Kunci kontak, setelah itu tersisa 1 kabel lagi pada kontak, sambung saja ke massa Hitam – Merah : arus ke Input Spul: arus ke Input Spul Putih – Hijau : Arus Pulser (-)– : Arus Pulser (-) Putih – Merah : arus Pulser (+) Oke semoga artikel yang saya berikan di atas bisa bermanfaar bagi kita semua, terimakasihUntuk anda para pengguna sejati motor yamaha rx king, dan menglami masalah pada bagian pengapian seperti lupa jalur warna kabel CDI karena soket atau kabelnya sudah ubahan, di sini di motorganas.com akan memberikan skema pemasangan cdi yamaha rx king agar motor anda bisa hidup kembali, maka dari itu simak dengan teliti jalur kabel cdi yang akan saya berikan dibawah nanti. .
Warna kabel bodiy motor Yamaha RX king
8 Cara Membuat Es Krim Mudah dan Anti Gagal di Rumah Anak-anak menyukai Es Krim karena rasanya yang manis dan sensasi dinginnya yang men... .

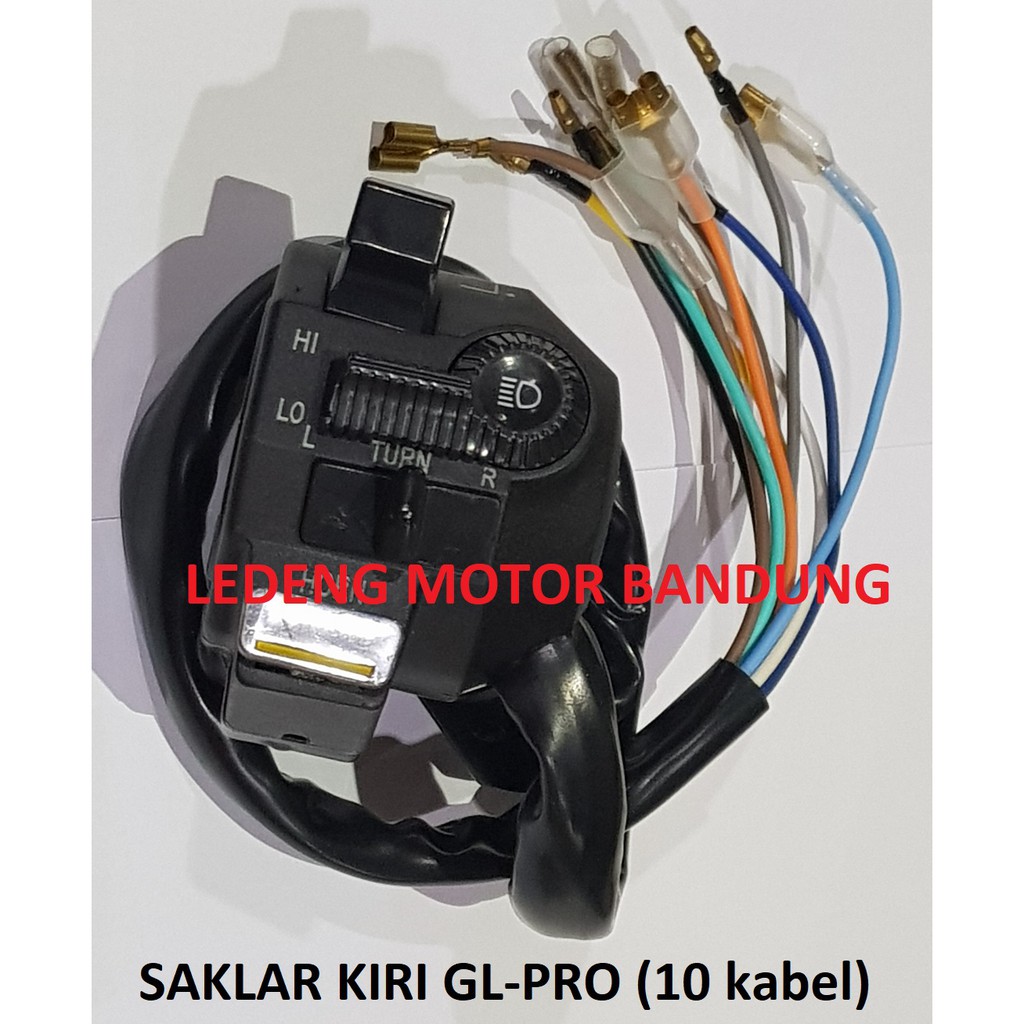

Warna Kabel Saklar Atau Holder Kiri Rx King – Otosection
Warna kabel saklar atau holder kiri rx king, untuk kendala motornya sendiri kelistrikan seperti lampu utama, lampu sen, klakson tombol dim terkadang nyala te. warna kabel saklar kiri rx king. Warna Kabel Saklar Atau Holder Kiri Rx King !!! warna kabel saklar atau holder kiri rx king, untuk kendala motornya sendiri kelistrikan seperti lampu utama, lampu sen, halo teman teman kali ini saya akan membaca dan memahami jalur warna kabel holder kiri rx king simak video berikut ini. terima kasih banyak untuk seluruh kawan kawan subcriber yang sudah selalu mendukung chanel siboen, semoga assalamualaikum warahmatullahi wabarakatuh di video kali ini saya akan membahas perbedaan saklar rx king original dan kw, holder kiri dt100 pnp rx king lama, rxs rx spesial, rx 100, rxk, rx 125 original nos, bekas dipakai sebentar ada kode timbul yamaha assalamualaikum wr wb di video kali ini saya mereview holder kiri rx king lokasi bantar gebang bekasi tlp wa 082119978447 bongkar holder rx king bongkar holder rx king new efek musim hujan holder error cleaning holder rx king. .
