Jalur Kabel Bendik Stater Tiger. Jalur Kabel Starter Motor – Apabila kita mengulas mengenai starter yang mana komponen ini ialah merupakan bagian penting yang berfungsi … Read more .

Catatan kelistrikan GL 200 (Tiger 2000)

Karena handle kopling di tarik maka otomatis kabel hijau/merah berhubungan dengan kabel hijau (massa).nya motor tiger dapat di hidupkan dengan tombol stater apabila:1. Kuning / hijau: kabel menuju lampu rem, kabel ini di hubungkan dengan kabel hijau/kuning di sambung di dalam batok lampu depan.A. Hitam: kabel arus DC dari kunci kontak.C.

Hijau: kabel massa.A. Hijau: kabel massa.Untuk kabel-kabel lampu kota, lampu spedo, klakson, cdi, coil, rem, sama seperti kabel motor honda lain Ok saya rasa cukup sampai di sini dulu catatan kelistrikan motor gl 200 nya, semoga bermanfaat. .

[100% Mudah] Cara Mengecek dan Memperbaiki Jalur Kabel Starter

Jalur Kabel Starter Motor – Apabila kita mengulas mengenai starter yang mana komponen ini ialah merupakan bagian penting yang berfungsi untuk menyalakan kendaraan. Yang mana beberapa gejala yang bisa mengakibatkan matinya starter motor yakni terdapat ada empat komponen yang perlu kalian semua ketahui yakni mulai dari aki, rangkaian kabel, relay, dan motor starter itu sendiri. Periksa Dinamo StarterKemudian cara selanjutnya untuk memperbaiki apabila starter rusak yang terakhir ialah dengan cara melakukan pemeriksaan pada dinamo starter motor tersebut.

Dimana cara probe dapat dilakukan dengan menghubungkan kabel dinamo starter probe kemudian satukan dengan massa. Demikianlah yang bisa kami sampaikan mengenai jalur kabel starter motor, semoga ulasan kali ini dapat bermanfaat untuk sahabat semua.

.

Selain Aki dan Dinamo, Bendik Starter Juga Wajib Dicek Saat

Mulai dari tombol starter, aki, sampai dinamo starternya. Tapi saat semua komponen tersebut dicek dan hasilnya semua aman, berarti masalah bisa jadi ada di bendik starter.

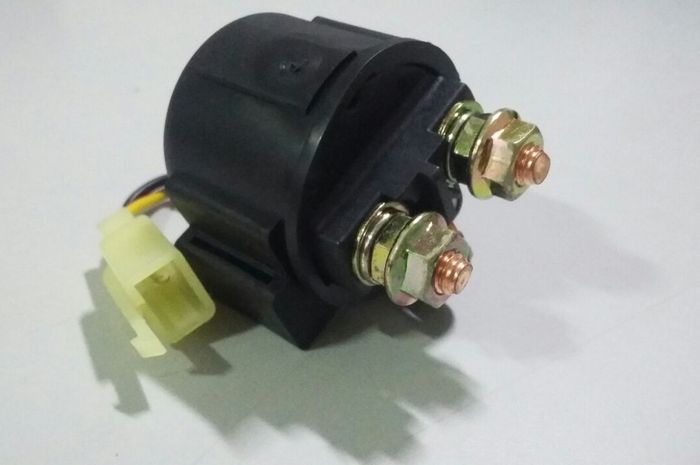

Bendik starter sendiri fungsinya adalah menyambung arus listrik dari aki ke dinamo starter. Bentuknya ada kabel dari aki dan satunya lagi ke dinamo starter di dekat mesin.

Pasalnya bendik kerap menerima beban arus lebih besar dari aki saat tombol starter ditekan. .

Daftar Warna Kabel Pada Motor Honda Tiger Revo

Hal tersebut dengan tujuan supaya informasi yang kami berikan lebih lengkap.Seperti yang kita ketahui, setingan kabel pada setiap motor mempunyai rangkai yang berbeda. Sehingga untuk penggunaan warna, mungkin juga akan sedikit beda.Seperti halnya dengan warna kabel pada motor tiger revo, mungkin akan beda dengan beberapa jenis type tiger yang sudah keluar lebih dulu, atau untuk motor tiger yang lebih baru.Sehingga dalam hal ini, kami mohon dikoreksi untuk melampirkan informasi yang lebih benar. Oleh karena itu, kami menyediakan kolom komentar bagi para pengunjung yang minat untuk memberikan respons.Yang kami jelaskan tentang warna kabel dibawah ini, mungkin sedikit banyak sudah banyak orang yang tahu. Namun bagi yang belum paham, tentu bisa menyimak artikel ini hingga tuntas.Nah, bagi yang sudah penasaran, berikut warna kabel Honda Tiger Revo yang mungkin bisa dipelajari.Seperti yang sudah kami jelaskan sebelumnya, warna kabel yang kami sebutkan (Honda Tiger Revo), mempunyai sedikit perbedaan dengan kabel Honda Tiger generasi sebelumnya.Oleh karena itu, bagi anda yang masih belum paham betul, maka akan lebih baik jika membawa motor anda pada bengkel yang sudah berpengalaman.Sekedar untuk tips tamabahan saja, sebenarnya semua kabel tersebut sudah tersambung dengan socket.

Tentu memerlukan panduan untuk menyambung kembali warna kabel yang sesuai.Demikianlah sedikit ulasan yang bisa kami rangkum mengenai. .

Membuat Jalur Stater Elektrik Sepeda Motor

Stater elektrik ialah stater yang menggunakan komponen kelistrikan seperti Aki, Dinamo stater, Switch Stater, dan tombol stater, dan cara penggunaanya cukup mudah hanya memencet tombol stater pada saat kunci kontak di on kan sepeda motor bisa hidup, tidak seperti kick stater yang cara kerjanya harus di selah menggunakan kaki ketika mau menghidupkan mesin motor dan akan sangat merepotkan pengguna sepeda motor jika harus menggunakan kick stater tentunya para orang tua dan ibu - ibu yang sering bepergian menggunakan sepeda motor.Apabila stater elektrik bermasalah maka cara lain untuk menghidupkan sepeda motor ialah menggunakan cara manual pakai kick stater, biasanya jika stater elektrik pada motor matic tidak bisa di pakai atau sudah rusak maka cara untuk memakai kick staternya harus di standar dua dulu supaya kick stater tidak terkunci standar pada standar dua tersebut, dan tentunya ini sangat merepotkan apabila keadaan jalanan macet tiba - tiba sepeda motor mati dan kita harus turun dari motor untuk menghidupkannya lagi jika harus menggunakan kick stater, namun jika menggunakan motor bebek atau sport ini tentunya tidak terlalu bermasalah andaikan motor mati saat jalanan macet apabila stater elektrik rusak untuk menggunakan kick stater tidak perlu turun dari motor di karenakan kick stater sepeda motor bebek dan motor sport tidak seperti motor matic, jadi tinggal di selah saja kick stater nya karena standar duanya tidak mengganggu dan tidak berpengaruh pada motor bebek dan motor sport apabila mau menggunakan kick stater.Apabila stater elektrik sudah tidak ada pada motor anda di karenakan motor tersebut baru beli bekas dari orang lain, dan anda pengen otak atik sendiri untuk memperbaikinya saya akan membantu anda untuk memecahkan masalah tersebut.Untuk komponen yang harus di perlukan yaitu Aki yang masih bagus dan masih kuat untuk memutar dinamo stater tersebut, Switch stater atau bendik stater, dinamo stater, dan tombol stater, sebenernya bagi orang yang sedikit paham tentang otak atik sepeda motor cara merakitnya pun akan cukup mudah dan sederhana, tetapi bagi orang yang sama sekali tidak pernah mengotak atik motor ini akan terasa sangat sulit maka dari itu saya akan membahas dan menerangkan cara menyambungkan kabel dari komponen stater elektrik dari komponen - komponen pendukungnya.Untuk cara pemasangan sebaiknya harus teliti dalam penyambungan kabel - kabelnya supaya stater berjalan normal dan baik sesuai dengan yang di inginkan dan tidak terjadi konsleting arus listrik yang akan menimbulkan kerusakan pada komponen - komponennya terutama pada aki sepeda motor tersebut.Untuk komponen seperti Aki, Dinamo stater, Switch stater (Bendik stater) dan juga tombol stater harus masih dalam keadaan bagus supaya kerja stater lancar tidak tersendat - sendat pada putaran dinamo staternya.Cara pemasangannya Sambungkan semua kabel massa yang berwarna hijau menjadi satu kemudian tempelkan pada sasis dan mesin motor, Pada body dinamo stater juga harus tertempel erat dengan mesin motor karena body dinamo stater tersebut adalah massa (-) yang harus terhubung terhadap massa (-) Aki sepeda motor tersebut andaikan salah satu massa tidak terhubung maka stater tersebut tidak bisa bekerja.Dan untuk kabel warna merah besar dan kecil merupakan arus positif (+) dari aki motor untuk kabel merah dari aki ke switch atau bendik stater harus menggunakan kabel besar supaya tidak terbakar di karenakan panas saat arus listrik mengalir saat dinamo stater berputar, dan kabel hitam adalah kabel output positif (+) dari tombol stater yang menuju ke soket kecil maupun kabel kecil yang ada di switch stater atau bendik stater, apabila pemasangan instalasi sesuai di atas dan komponen masih baik semua pasti stater akan berjalan normal. .

Rangkaian Jalur Kabel Bendik Stater Grand

Membuat Jalur Stater Elektrik Sepeda Motor ServismotorDiagram Jalur Sistem Double Stater Supra X 125 Kum3n ComCatatan Kecil Mencoba Mengenal Starter Elektrik AhSolusi Battery Modifikasi Bendik Switch Stater Motor PakaiDiagram Atau Jalur Kelistrikan Stater Pada Motor Satria FuPanik Kunci Kontak Off Starter Motor Hidup Terus MotorblitzMembuat Jalur Stater Elektrik Sepeda Motor ServismotorBahas Kelistrikan Wiring Harness Part2 Diy4allMembuat Jalur Stater Elektrik Sepeda Motor ServismotorBahas Kelistrikan Wiring Harness Part2 Diy4allSolusi Battery Modifikasi Bendik Switch Stater Motor PakaiBeberapa Hal Yang Bikin Salah Paham Mengira Aki MatiPraktek Merangkai Kelistrikan Stater Sepeda MotorStarter Honda Revo Nyala Terus Korsleting Atau AdaModifikasi Bendik Pake Relay Kaki 4 YoutubePanik Kunci Kontak Off Starter Motor Hidup Terus MotorblitzSelain Aki Dan Dinamo Bendik Starter Juga Wajib Dicek SaatSkema Kelistrikan Vespa Px Sederhana Azli ZankAlternatif Cara Memasang Kabel Starter Terbaik Selain Kabel BawaanCara Rangkai Dobel Stater Grand Dan Menngenal Warna KabelCara Cepat Mengganti Bendik Yamaha Xeon Berikut HargaAlternatif Cara Memasang Kabel Starter Terbaik SelainMembuat Jalur Stater Elektrik Sepeda Motor ServismotorElectric Starter Ngadat Cek Dulu Tiga Bagian Ini BroTips Darurat Antisipasi Tombol Starter Nmax Yang Tiba TibaProses Pemeriksaan Dan Cara Memperbaiki Starter Motor Yang RusakJalur Kabel Pada Relay Stater Satria Fu YoutubeSistem Starter Elektrik Sepeda Motor Recycle BinMurah Meriah Dari Motor Ini Subtitusi Relay Starter KawasakiCara Cepat Mengganti Bendik Yamaha Xeon Berikut HargaKomplit Banget Bro Jalur Kelistrikan Honda Grand Supra 100Alternatif Cara Memasang Kabel Starter Terbaik SelainJual Bendik Stater Switch Stater Grand Supra Supra X Supra Fit Original Jakarta Barat Pgm Part TokopediaPenjelasan Jalur Sistem Pengapian Honda Mega Pro Kum3n ComJalur Kelistrikan Motor Honda Beat KarbuStarter Elektrik Motor Tidak Berfungsi Mungkin IniA09 Wiring Diagram Sistem Kelistrikan Wiring ResourcesBeberapa Hal Yang Bikin Salah Paham Mengira Aki MatiJual Bendik Stater Dan Kabel Aki Satria Fu 150 Original Copotan Kota Bandung 7070motor TokopediaSelain Aki Dan Dinamo Bendik Starter Juga Wajib Dicek SaatCiri Ciri Dan Penyebab Dinamo Starter Motor Rusak AtauArti Warna Kabel Kelistrikan Motor Honda Yamaha Suzuki DanDiagram Sistem Pengapian Dan Penerangan Supra 100 SeriesAki Baru Beli Tapi Motor Tetap Susah Hidup Kabel Massa BisaJual Bendik Bendict Starter Switch Stater F1zr Vega R Crypton Jup Z Ori Kab Bandung Barat Gn5 Motor TokopediaToyota Kijang Cyber Community Skema Relay Koil Relay StaterBelajar Memahami Lika Liku Kabel Kelistrikan Dinamo Stater MotorCara Kenali Problem Memperbaiki Bendik Sepeda MotorTips Darurat Antisipasi Tombol Starter Nmax Yang Tiba TibaPanik Kunci Kontak Off Starter Motor Hidup Terus MotorblitzArti Warna Kabel Kelistrikan Motor Honda Yamaha Suzuki DanBendik Stater Yamaha Nouvo Z Xeon ChohoGambar Rangkaian Sistem Starter Mobil Dengan Relay Situs OtoBelajar Memahami Lika Liku Kabel Kelistrikan Dinamo Stater MotorPenjelasan Jalur Sistem Pengapian Honda Mega Pro Kum3n ComDiagram Kelistrikan Kabel Dinamo Ampere Suzuki Carry 1 5Pasang Alarm Remote Vinyx Mazpedia ComElektrik Starter Ogah Hidup Cek 3 Bagian Ini Salah SatunyaRakit Kabel Body Simple F1zr Force 1 Righting Sein SenTips Motor Perbesar Pengapian Pakai Relay Ayo Coba ModalJual Bendik Stater Cb150r Streetfire 35860 K15 900 Jakarta Barat Motohgp TokopediaCara Memperbaiki Starter Elektrik Motor Yang Mati Di MotorKomplit Banget Bro Jalur Kelistrikan Honda Grand Supra 100Cara Paling Ampuh Memperbaiki Starter Motor Yang Mati AtauHttps Www Bukalapak Com P Perawatan Kecantikan MakeupPasang Alarm Remote Vinyx Mazpedia ComCara Cepat Mengganti Bendik Yamaha Xeon Berikut HargaElektrik Starter Megapro Macet Anton55200 S BlogAtasi Permasalahan Ninja 250fi Atasi Masalah Bendik StarterBendik Stater Yamaha Nouvo Z Xeon ChohoTips Motor Perbesar Pengapian Pakai Relay Ayo Coba ModalPanik Kunci Kontak Off Starter Motor Hidup Terus MotorblitzA09 Wiring Diagram Sistem Kelistrikan Wiring ResourcesSetater Mati D Sini Masalahnya YoutubeBiar Pinter Ini Lo Artinya Warna Kabel Di Kelistrikan MotorSolusi BatteryCara Urut Jalur Starter Yamaha Jupiter Z Starter Mati PartHttps Www Bukalapak Com P Perawatan Kecantikan MakeupBelajar Memahami Lika Liku Kabel Kelistrikan Dinamo Stater MotorCara Memperbaiki Starter Elektrik Motor Yang Mati Di MotorRangkaian Sistem Pengapian Dan Penerangan Kawasaki KazeGambar Rangkaian Sistem Starter Mobil Dengan Relay Situs OtoMemperbaiki Penyebab Aki Soak Daihatsu Gran Max Otomotif MobilBedanya Mogok Karena Aki Soak Dan Starter Rusak Apa SajaCara Membaca Soket Cdi Honda Grand By Amar12 Chanel ByJual Kabel Aki Dinamo Bendik Starter Mio M3 M 3 Stater Kota Bandung Liprodm TokopediaTop 10 Largest Charge Batery Mobil Near Me And Get FreeMemperbaiki Penyebab Aki Soak Daihatsu Gran Max Otomotif MobilMobil Susah Di Starter Cek 5 Bagian Ini Seva I .

Elektrik Starter Ogah Hidup? Cek 3 Bagian Ini, Salah Satunya Jadi

"Iya, switch electric starter biasanya karena kotor, semprot cairan penetran saja," kata Adih, Service Advisor Yamaha Mekar Motor Bintaro Tangerang. Lanjut ke switch starter atau bendik yang tugasnya menyambung arus listrik dari aki ke dinamo starter.

Dok.M+ Dinamo StaterKalaupun ada arus dari bendik, dipastikan sudah tidak kuat memutar dinamo starter, makanya mesin enggak bakalan menyala. Bila mesin mau hidup, jelas bendik starter yang rusak rusak. Nah electric starter motor kamu yang bermasalah punya ciri-ciri diatas? .

Modifikasi Bendik Switch Stater Motor Pakai ...

hal ini tentunya sangat tidak nyamanSetelah melakukan audit investigasi dengan seksama penyebab kerusakan starter, antara tombol starter, switch starter dan dinamo starter maka kesimpulan penyebabnya adalah kerusakannya ada pada bendik/switch starternya. Awalnya switch starter akan diservis, mengingat uncle zak punya stok 5 buah relay lampu mobil, akhirnya diputuskan mengganti switch starter pakai relay lampu mobil, lumayan dapat berhemat sumber daya.

Jadi cara kerja switch starter motor sama dengan relay-relay yang biasa digunakan untuk relay lampu, dan relay starter mobil. yang membedakan hanya seberapa besar maksimal arus listrik yang bisa dilewati( lihat bagian cara kerja Relay )Setelah dilakukan penelitian ternyata beban maksimal pada saat load dinamo stater honda supra fit maksimal 25 amperJadi pakai relay lampu mobil dimana tertulis 30 amper masih layak digunakan. yang membedakan hanya seberapa besar maksimal arus listrik yang bisa dilewati( lihat bagian cara kerja Relay )Setelah dilakukan penelitian ternyata beban maksimal pada saat load dinamo stater honda supra fit maksimal 25 amperJadi pakai relay lampu mobil dimana tertulis 30 amper masih layak digunakan. .
