Jalur Cdi Mio. Sistem pengapian pada sepede motor ini terbagi menjadi beberapa elemen kelistrikan yang spesifik seperti spul pengapian, pulser, CDI, koil pengapian dan busi. Sehingga setiap soket CDI motor memiliki beberapa perbedaan.
Agar lebih jelas terkati soket CDI motor, berikut ulasan mengenai soket CDI motor untuk semua tipe motor. Baca Juga : Menarik, Begini Cara Kerja dan Fungsi CDI pada Sepeda MotorCara Membaca Soket CDI MotorKebanyakan pengendara motor kurang tahu cara mengenali dan membaca pin CDI untuk kendaraan bermotor nya dan memahami makna warna kabel CDI motor. Berarti warna kabel terminal CDI motor untuk setiap pabrik motor tidak sama. .
Perbedaan soket CDI Mio lama dengan Mio new ,jangan asal
Januari 01, 2022yasserspeedshop.com __ Banyak kejadian CDI Mio dan New Mio saling tukar. Paling mudahnya , coba perhatikan soket CDI (lihat gambar).
Apabila CDI Mio baru dipasang di Mio lama, ini yang menyebabkan keluar asap. _awas coil motor ikut matiKejadian saling tukar CDI Mio lama dengan Mio baru dapatb berakibat fatal.
Ini adalah pengalaman Yasserspeedshop.com paling berharga dan bisa jadikan koreksi agar tidak terulang kembali tertukar posisi soket CDI. .
Awas!! CDI mio smile dan mio sporty beda!
Masih banyak juga yang bingung, sepintas memang sama, tapi ternyata beda. Antara cdi mio sporty (mio lampu sein pisah) dengan mio smile(lampu sein nyatu dengan senja), bedanya sih bukan kurva, komponen dsb hanya jalur kabelnya aja yang beda. Masa mesin dan part kelistrikan mesin sama eh jalur kabelnya malah di buat beda.
Biar ga bingung lagi nih perbedaannya. Jalur soket mio lama beda dengan mio sporty, walopun bentuk soketnya sama. .
Pin Soket CDI Yamaha Jupiter MX, Jupiter Z dan Mio

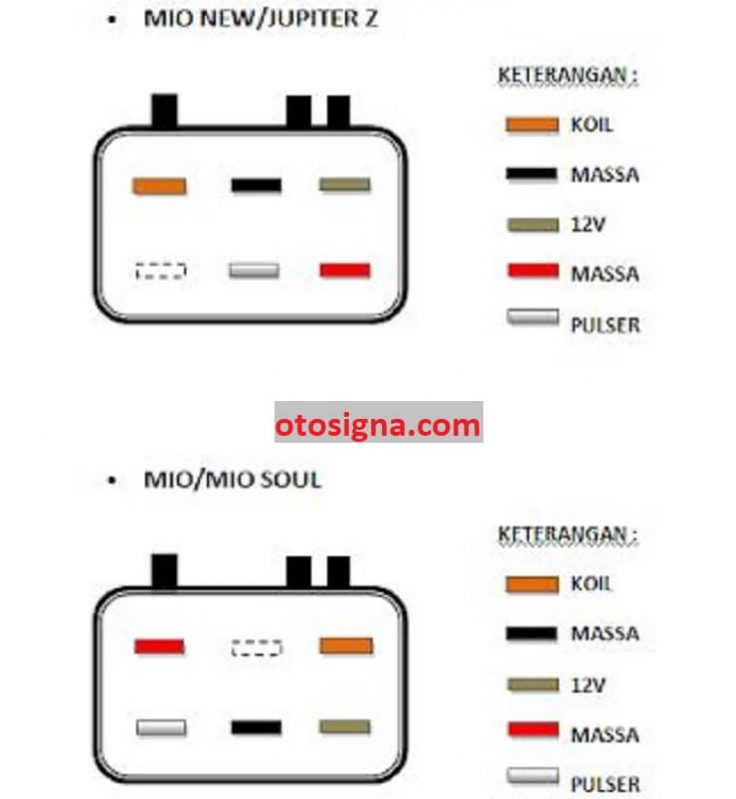

Soket CDI New Mio 2009, New Jupiter Z dan Vega ZRKeterangan pin:Keterangan pin:Koil (kabel orange) Massa (kabel hitam) 12 volt (kabel coklat) Massa (kabel putih - merah) Pulser (kabel putih - biru) Nol#Note: Jika kalian mengaplikasikan CDI Mio lama yang berkode 5TL ke Jupiter MX maka ikutilah soket yang ada di foto nomor 3. Trus jika kalian mengaplikasikan CDI Nouvo yang berkode 5LW ke Jupiter MX maka sama juga mengikuti skema soket pada foto nomor 3, namun pada pin nomor 6 harus diisi dengan massa ya. Karena kalau tidak diisi dengan massa maka CDInya tidak akan berfungsi jika diaplikasikan di Jupiter MX.
.
Jalur Soket CDI Mio Lama dan Baru
Salah satu hal yang dapat menyebabkan kerusakan pada CDI diantaranya adalah salah pemasangan jalur soket CDI, seperti misalnya soket CDI Yamaha Mio keluaran baru dan lama ini memiliki jalur soket berbeda. AdvertisementsUntuk itu benar-benar perlu memahami jalur soket CDI, supaya tidak ada kesalahan dalam pemasangan soket CDI. Sumber: shopee.co.id AdvertisementsPerbedaan Soket CDI Mio Baru dan LamaSecara umum perbedaan soket CDI Mio baru dan lama hanya pada jalur pemasangan kabel saja, secara keseluruhan masih tetap sama.
Sumber: yasserspeedshop.comWarna kabel soket CDI MioKabel merah untuk massaKabel hitam untuk massaKabel orange untuk koil pengapianKabel putih untuk pulser / pick up coilKabel abu-abu untuk input spul ke baterai / akiHarga Soket CDI Mio Baru dan LamaUntuk harga soket CDI Mio sendiri sebenarnya sangat murah, mulai dari Rp 4.500 saja. Namun untuk soket CDI Mio yang beredar saat ini kebanyakan adalah soket CDI baru, sehingga untuk kalian yang merupakan pengguna Yamaha Mio lama, maka perlu memodifikasi kabel pada soket tersebut. .
Ganti CDI Vega ZR Dengan CDI New Mio
"Sekali lagi, Vega ZR hanya bisa aplikasi CDI New Mio berkode 28D!" Meski bisa ditukar pasang karena bentuk soket CDI yang sama, New Mio yang gunakan CDI Mio lama berkode 5TL ternyata tak bisa dihidupkan. Tentu saja sebaliknya Mio lama atau Mio Soul tak bisa dihidupkan dengan CDI New Mio berkode 28D.
So, sekarang ada alternatif CDI racing atau aftermarket buat Vega ZR, yakni pasang CDI asal New Mio!Namun dengan satu catatan karena puncak timing bagi mesin skutik relatif diset lebih rendah, kemungkinan begitu Vega ZR pasang CDI racing buat New Mio, timing mesti digeser naik. Sama seperti kejadian pada saat Jupiter Z atau New Vega kanibal CDI Mio lama.Untuk pilihan CDI buat Vega ZR, selain mengaplikasi CDI New Mio, OP menyarankan beli saja CDI aftermarket yang sudah dirancang buat Vega ZR.
.
Perbedaan Jalur Kabel CDI Jupiter Z, Mio, Nouvo, Vega R, Vega ZR
Nah.. Ngomongin CDI nih, Jadi saya ingin sedikit mengulas tentang Rakitan kabel CDI jupiter Z yang dimana banyak sekali para prlajar otomotif yang mengalami kebingungan dan bahkan mengalami terbakar nya CDI Yang baru saja di beli.
Pada dasar nya CDI Jupiter z lama sama persis dengan CDI mio sporty, mio soul dan vega r, Akan tetapi Di antara sepeda motor ini terdapat perbedaan bentuk CDI dan Jalur kabel yang harus di pindah kan, Sebab jika tidak masalah akan menerpa anda serta CDI anda. CDI LebarCDI Lebar ini biasanya terdapat pada motor mio soul, Jupiter z Burhan, Jupiter z Lama, Vega r new Dan Nouvo tetapi jika ingin di pasangkan ke beberapa motor yang saya sebut di atas juga bisa tetapi harus memindahkan kabel saja kabel, Untuk jalur nya Cek Di bawah ini. CDI KecilCDI yang kecil ini biasanya terdapat pada motor mio smile, mio sporty, Vega zr, Jupiter zr, Akan tetapi banyak dari motor ini migrasi ke CDI yang berbentuk lebar atau CDI Mio Soul, Karena lebih enak pengapian nya serta lebih murah harga nya.
Pulser (+) : PutihSebutan nama cdi lebar dan kecil yang kami berikan untuk mempermudah mengetahui bentuk CDI tersebut, Karena kedua cdi ini terdapat pada mio dan jupiter z, Jadi untuk mempermudah nya timbul lah sebutan itu, cukup dengan mengatakan CDI Mio Kecil/besar atau CDI Jupiter z Kecil/besar maka dengan mudah kita langsung mengingat jalur kabel yang di gunakan oleh cdi tersebut. .
Perbedaan soket cdi mio lama dgn mio new
sudah lama ga ngentri..kali ini saya menambahkan sedikit info tentang cdi mio lama(lampu senja menyatu dngn lampu sen) dengan mio baru(mio senyum) . jika bro/sis beli cdi mio hati hati jgn asal beli ja.
cdi mio lama dngn yang baru itu berbeda,bedanya ada pada bentuk dan penempatan skun dlm soket cdi... untuk mio lama bentuknya lebih lebar ketimbang mio baru. memang dari bentuk soketnya sama dan jika kita masukan akan plekkk masuk tapi awas kalo salah cdi bisa bahaya atau cdi yang baru kita beli bsa konslet atawa wafat...pertanyaanya: apa bisa cdi mio lama dimasukan ke motor mio baru?jawabanya: bisaaa TAPI.
harus merubah skun yang ada di dlm soket cdi.contoh gambar:oke selamat mencoba dan hati2. .
Soket CDI Mio (Old, New, J) : 15 Kabel Dan Ulasannya
Soket CDI Mio – Unit CDI jadi salah satunya elemen utama pada sepeda motor terhitung Yamaha Mio. Untuk lebih detilnya berikut merupakan ulasan mengenai jalur cdi yamaha mio series baik jalur cdi mio lama, new mio, dan mio J.Soket CDI Yamaha Mio1. Soket CDI New MioUntuk jalur cdi new mio terdiri dari:Koil pengapian pada jalur cdi mio lama dihubungkan menggunakan kabel berwarna orange. Soket CDI Mio JSekarang kita ulas warna kabel pada jalur CDI Mio J selengkapnya.
Seperti umumnya code warna kabel, yamaha mempunyai ciri-ciri code warna yang sedikit berlainan dari code warna kabel honda atau suzuki. .
