Skema Kiprok Vixion Old

Skema Kiprok Vixion Old. Jalur Kiprok Vixion – Pada motor yamaha terbaru seperti vixion pasti terdapat kiprok yang terdiri dari beberapa soket. Pada motor yamaha vixion terdapat dua series yaitu vixion old, dan new vixion. Untuk lebih jelasnya berikut pembahasan terkait jalur kiprok vixion baik vixion old maupun new vixion. Jalur Kiprok Vixion NewAdapun soket kiprok Yamaha New Vixion Lightning dan Yamaha Mio j mempunyai kesamaan, jadi kalian bisa sama-sama pasang kiprok di antara ke-2 motor itu.

Jalur Kiprok Vixion OldKeteranganPositif (+) Aki, kabe warna merahGround atau massa, kabel warna hitamKetiga, Output dari spul, kabel warna putihOutput dari spul, kabel warna putihOutput dari spul, kabel warna putihDiatas adalah ulasan terkait jalur kiprok vixion baik yang new vixion maupun vixion old. .

Soket Kiprok Vixion New, old dan R15

Kiprok juga berfungsi sebagai penyearah arus dari AC ke DC, yang mana arus AC dari spull yang berupa arus AC akan diubah di kiprok menjadi arus DC. Intinya kiprok pada motor itu berfungsi sebagai penyearah atau Rectifer dari AC (alternating Current) ke DC (Direct current) dan penstabil arus. Jalur Soket Adapun jalur soket kiprok Yamaha New Vixion Lightning dan Yamaha Mio j memiliki persamaan, jadi kalian bisa saja saling pasang kiprok antara kedua motor tersebut.

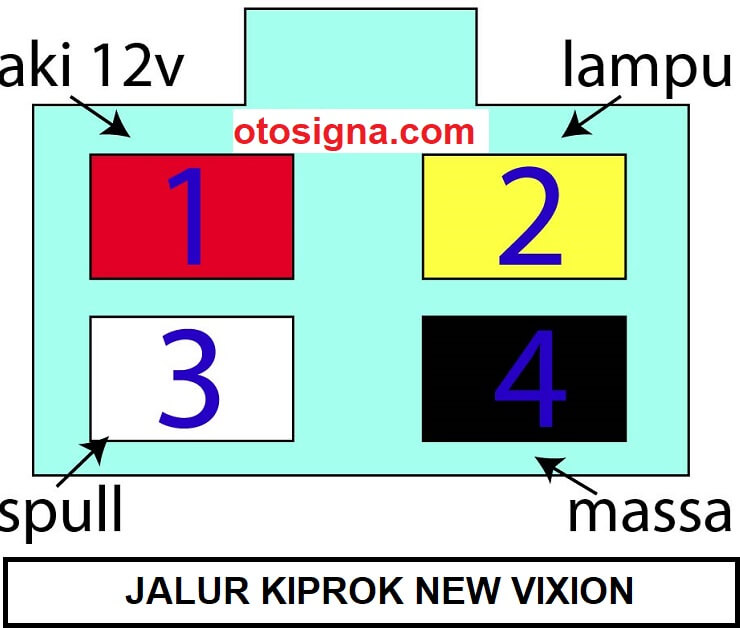

Kode Kiprok New Vixion Lightning SH789BA dan kode kiprok Mio J SH789AAKeterangan:Kabel warna merah merupakan kabel positif (+) 12 volt menuju aki Kabel warna kuning, kabel lampu (+) Kabel warna putih merupakan pengisian dari spull Kabel warna hitam merupakan kabel ground/massa dari spul(-)Note:kalau saat rpm diatas 3.000 rpm pengisian 14,xx volt itu artinya pengisiannya normal ya. Kiprok Vixion OldPositif (+) Aki, kabe warna merah Ground atau massa, kabel warna hitam Output dari spul, kabel warna putih Output dari spul, kabel warna putih Output dari spul, kabel warna putih Kiprok R15Massa atau Ground (-), kabel hitam Output spul, kabel warna putih Positif ke aki (+) kabel warna merah Output spul, kabel warna putih #Catatan Spull R15 dan Vixion new itu tipe spul 2 phase, sedangkan spul vixion lama itu 3 phase.

.

Koleksi Skema Kiprok Aplikasi Suzuki Thunder ...

by : Zakir SkynetUntuk menambah pencerahan dan alih teknologi dibidang regulator rectifier motorcycle atau lebih dikenal dengan sebutan kiprok di negeri paman zak, maka jurnal ilmiah kali ini akan membahas bagaimana membuat sebuah kiprok regulator rectifier motorcycle, khususnya sebuah kiprok DC Three Phase full wave yang bisa di aplikasikan untuk motor Suzuki Thunder, Yamaha Vixion, dan motor sejenisnya. seperti pada gambar dibawah iniUntuk melindungi peralatan elektronik di dasbor motor agar tegangan aki tidak mencapai 16 s/d 17 volt yang bisa merusak perangkat elektronik yang dipasang di dasbor , maka dibuat perangkat tambahan kiprok yaitu sensor voltage, satu, dua atau 3 buah SCR terpasang yang di kontrol oleh sebuahcircuit crowbaruntuk membelokan arus listrik kembali ke stator , karena aki tegangan aki sudah cukup, misalkan diseting 14,5 volt. Untuk circuit kiprok tipe series rencana akan dibahas pada part 2.

Sekema kiprok yang akan dibahas sudah diseleksi oleh tim 19 Institut Teknologi Paman Zak dari ratusan model yang beredar didunia maya dari skema kiprok yang tersulit sampai yang termudah. Rangkaian-rangkaian kiprok dibawah ini adalah hasil copy paste dari berbagai negara seperti dari negeri Paman Sam, Rusia, Ukraina, German, Negeri Sakura, Negeri Tirai Bambu, Italia, Hungaria, Rumania, Czech, Spanyol dan Negeri 1001 Malam.

.

Regulator kiprok original yamaha Vixion

regulator rectifierkiprokTidak sampai 30 menit berkendara anda akan kehilangan listrik totalTidak sampai 30 menit lampu motor akan redupKiprok eror akan langsung super panas dalam 5 menit sajaKiprok rusak total akan terasa dingin meski motor hidup 10 menitSaat berjalan lampu terasa berkedip dan akan seringDalam 3-7 hari aki akan habisMesin tidak stabil saat pertama hidupPertanyaan sering ditanyakan mengenai cara memperbaiki dan mengatasi rusak / mati buat yang bisa:Siapkan Avometer jenis lengkap Dioda Resistor kapasitorKiprok vixion new atau vixion nvl FZ150iFungsi kiprok vixion new tahun produksi (2013,2014) ini masuk kategori total kiprok AC DC, sedangkan urutan skema jalur pin soket diagram kabel kiprok vixion nvl seperti ini:1 positif (+) AC (Lampu depan + Belakang)2 arus positif (+) DC Masuk ke Aki3 arus negatif (-) DC Masuk ke Aki4 Phase positif (+) AC (2 Kabel spul)Phase negatif / Ground (-) AC terletak pada seluruh body besiKiprok Vixion R atau vixion VXN155iFungsi kiprok vixion new tahun produksi (2018,2019,2020) ini masuk kategori total kiprok fullwave, sedangkan urutan skema jalur pin soket diagram kabel kiprok vixion R 155 seperti ini:1 arus negatif (-) DC Masuk ke Aki2 Phase positif (+) AC3 Phase positif (+) AC4 arus positif (+) DC Masuk ke AkiPhase negatif / Ground (-) AC terletak pada seluruh body besicara pasang pasang kiprok vixion hanya tinggal mengganti sesuai bawaan aslinya dan jika anda ingin melakukan duplikat kiprok anda hanya harus memastikan fungsi sesuai gambar di atas jangan terbalikKetentuan buat perbaikan sendiri kiprok vixion lama (old) 10A 13,5 volt dengan toleransi 1% sangat nyaman dan listrik stabil bagi harian yang bisa saja. Jika menambah aksesoris listrik yang beban lebih anda bisa menggunakan 20A 13.5voltFungsi kiprok vixion new tahun produksi (2013,2014) ini masuk kategori total kiprok AC DC, sedangkan urutan skema jalur pin soket diagram kabel kiprok vixion nvl seperti ini:1 positif (+) AC (Lampu depan + Belakang)2 arus positif (+) DC Masuk ke Aki3 arus negatif (-) DC Masuk ke Aki4 Phase positif (+) AC (2 Kabel spul)Phase negatif / Ground (-) AC terletak pada seluruh body besiFungsi kiprok vixion new tahun produksi (2018,2019,2020) ini masuk kategori total kiprok fullwave, sedangkan urutan skema jalur pin soket diagram kabel kiprok vixion R 155 seperti ini:1 arus negatif (-) DC Masuk ke Aki2 Phase positif (+) AC3 Phase positif (+) AC4 arus positif (+) DC Masuk ke AkiPhase negatif / Ground (-) AC terletak pada seluruh body besicara pasang pasang kiprok vixion hanya tinggal mengganti sesuai bawaan aslinya dan jika anda ingin melakukan duplikat kiprok anda hanya harus memastikan fungsi sesuai gambar di atas jangan terbalikApa itu fungsi) pada mobil / motor adalah sebuah susunan komponen elektronik untuk mengubah arus AC menjadi DCFungsi kiprok vixion lama tahun produksi (2007,2008,2010,2011) ini masuk kategori total kiprok fullwave, sedangkan urutan skema jalur pin soket diagram kabel kiprok vixion old seperti ini:1 arus positif (+) DC Masuk ke Aki2 arus negatif (-) DC Masuk ke Aki3 Phase positif (+) AC4 Phase positif (+) AC5 Phase positif (+) ACPhase negatif / Ground (-) AC terletak pada seluruh body besiCiri - ciri kode part kiprok vixion lama (old) original sekali ialah dengan melihat pada buku katalog kemasan 3C1-H1960-00 dan untuk fisik body kiprok vixion lama (old) ori tertulis SH6400-11 dan letak posisi tempat kiprok vixion lama (old) dekat pada kunci membuka jok.Budayakan menggunakan kualitas punya ya, dengan membeli kiprok yang bagus buat vixion lama (old) original bagusnya bisa bertahan 10 tahun punya saya pribadi.

ciri ciri kiprok vixion old ori biasanya cukup berat dan tahan panas. kalau harga kiprok old vixion kw bisa setengah harga dari yang bagus bro.

Terus itu kiprok kw tidak stabil suka naik turun arus dan terkadang kekekuatan arus di bawah yang ori 3,5 ampere.penyebab kiprok vixion lama (old) cepat panas berlebihan dikarenakan kebanyakan aksesoris, Klakson keong, pasang alarm, buat hazardciri-ciri tanda kiprok vixion lama (old) rusak:ciri-ciri tanda kiprok vixion lama (old) lemah: .

Inilah Warna Kabel Kiprok Beserta Fungsinya » Blog elevenia

Warna Kabel Kiprok Semua Motor dan FungsinyaSeperti yang telah dijelaskan sebelumnya bahwa warna kabel kiprok sangat berbeda-beda. Warna Kabel Kiprok Motor SuzukiWarna kabel putih strip merah berfungsi untuk Spul pengisian aki. Warna Kabel Kiprok Motor KawasakiKabel warna merah strip putih berfungsi untuk Pengisian aki motorKabel warna kuning berfungsi untuk Arus untuk lampu.

Kabel warna kabel hitam berfungsi untuk Massa (-). Itulah warna kabel kiprok beserta fungsinya yang perlu diketahui. .

Cara Memperbaiki Kiprok Motor Yang Rusak

Cara Memperbaiki Kiprok Motor Yang Rusak – Bagi pengguna motor yang kerap mengalami lampu motor kerap putus perihal ini memicu ketidaknyamanan bagi pemilik kendaraan tersebut, padahal bohlam motor tersebut sudah diganti bersama yang baru. Aki Motor Cepat SoakTerkadang ciri kiprok motor rusak yang lainnya adalah aki motor yang cepat soak kalau kondisi sepul dan suplai arus berlangsung normal tersedia kemungkinan kiprok rusak atau mati dan tidak bisa digunakan.

Penyebab Kiprok Motor RusakDalam hal ini adapun penyebab kenapa kiprok motor bisa sampai rusak biasanya dikarenakan kiprok tersebut mengalami overheating. Cara Memperbaiki Kiprok RusakApabila keadaan sepeda motor kalian dialami hal seperti ciri ciri kiprok diatas, jadi kalian dapat mencurigai kalau kiprok sepeda motor kalian alami rusak. Langkah Melakukan Perbaikan Kiprok Motor Yang RusakLangkah awal silahkan kalian dapatkan dahulu tempat kiprok pada sepeda motor kalian, dan diingat tiap-tiap type sepeda motor memiliki tempat yang berlainan. .

Ganti Kiprok Yamaha MT-25 Subtitusi Punya Honda Tiger Atau

Ganti Kiprok Yamaha MT-25 Subtitusi Punya Honda Tiger Atau Vixion Old? Disini apakah ada yg jual soket kiprok R25 / Mt25? Lokasi bekasi – jakarta cod hari ini kalo ada lagi urgent 🙏🏻###Pake soket tiger aja, PNP. – RehannRehann maksud cari copotan ori punya honda tiger itu sama pnp jgn yang biasa krn pasti meleleh ..itu saya beli nggeletak gak kepakai – Simonsaya beli yang di jual di pasaran nhgak kepakai karena kabelnya kecil – Simonsaya pengen nya , beli di toko sparepart soket kiprok tiger. saya kurang paham, saya rencana pengen ambil soket nya aja om kabel nya pake yg lama bisa ga ya? .

Substitusi Kiprok di Yamaha MT-25 Bekas, Lebih Hemat dan Tanpa

GridOto.com – Substitusi bisa menjadi solusi untuk kiprok Yamaha MT-25 bekas yang bermasalah, selain lebih hemat biaya, cara ini juga langsung pasang. Salah satu penyakit yang terkadang ditemui di motor bekas Yamaha MT-25 atau YZF-R25 adalah masalah di kiprok.

“Alternatif bisa pakai kiprok saudaranya yaitu Yamaha old V-Ixion, enggak perlu ada ubahan sehingga tinggal pasang ke soket kiprok bawaan motor,” ujar Alonso Lee, owner bengkel Too Speed Motor, Kebon Jeruk, Jakarta Barat. Baik kiprok bawaan Yamaha MT-25 ataupun old V-Ixion memakai soket model kaki 6 dengan 5 pin yang identik. FB Yamaha MT-25 Kiprok Yamaha old V-Ixion terpasang di Yamaha MT-25“Secara fisik memang agak sedikit berbeda antara kiprok MT-25 dan V-Ixion, namun sudah banyak yang pakai dan terbukti aman,” lengkapnya.

.

Jarang yang Tahu, Empat Kiprok Ini Sering Dicari Buat Modifikasi

Sistem kelistrikan fullwave berarti seluruh kelistrikan motor diambil dari spul. Kiprok yang muncul akibat ketenaran kiprok Honda Tiger punya kelebihan. Kiprok Yamaha Old V-IxionDibandingkan dua kiprok yang sudah disebutkan di atas, kiprok Yamaha Old V-ixion paling dicari. Kiprok Yamaha R25Terakhir, kiprok Yamaha R25 juga jadi favorit buat bikers yang ingin ubah kelistrikan. "Contohnya kiprok Kawasaki Ninja 250 FI itu bisa kena Rp 1,2 juta, tapi kiprok Yamaha R25 cuma Rp 450 ribu," pungkasnya. .

Yamaha MT-25 Bekas Kiprok Kadang Rewel, Substitusi Pakai

Otomotifnet.com - Buat kiprok Yamaha MT-25 yng bermasalah dan mau ganti namun dengan harga lebih irit, bisa pakai kepunyaan motor lain. Memang salah satu penyakit yang kadang ditemui di motor bekas Yamaha MT-25 atau YZF-R25 adalah masalah pada kiprok.

Baik kiprok bawaan Yamaha MT-25 ataupun old V-Ixion memakai soket model kaki 6 dengan 5 pin yang identik. “Secara fisik memang agak sedikit berbeda antara kiprok MT-25 dan V-Ixion, namun sudah banyak yang pakai dan terbukti aman,” lengkapnya. Harga kiprok old V-Ixion asli dengan kode 3C1-H1960-00 dibanderol Rp 254 ribu, lebih murah dibanding milik MT-25 yang harganya Rp 481 ribu.

.
